人脸识别类产品使用指导

通过触屏点击菜单键进入“管理员识别”，验证人脸或密码进入系统管理界面，点击“用户管理”注册用户，选择“人脸”，输入用户编号、姓名，按提示录入人脸完成。

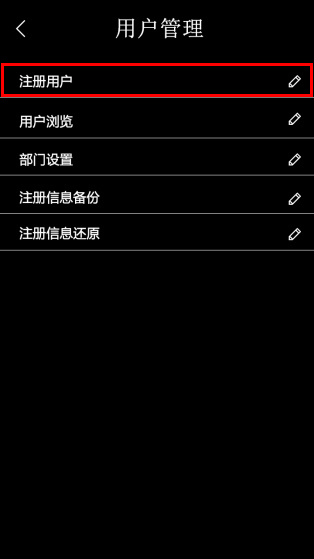

FC-8300T操作界面图：



在“用户管理”中可选择“密码”或“卡号”类型，按提示完成登记，实现多种方式开门。

FC-8300T密码/卡片添加图：

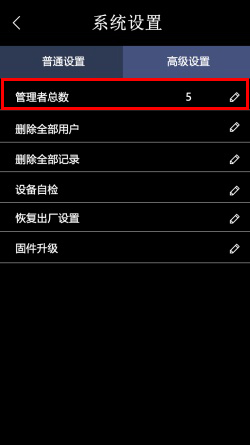

FC-8200T等型号最多可设置255个管理员，在“系统设置”→“高级设置”中修改管理人员总数。

FC-8200T管理员设置图：



开启后可有效防止照片、手机、视频等方式冒充开门。设置方法：进入系统管理界面，点击“系统设置”→“普通设置”→“活体检测”，选择“红外+彩色”。此功能默认开启。

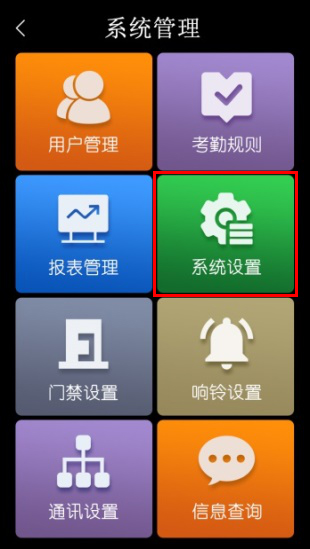

FC-8600T活体检测设置图：



FC-8300T活体检测设置图：

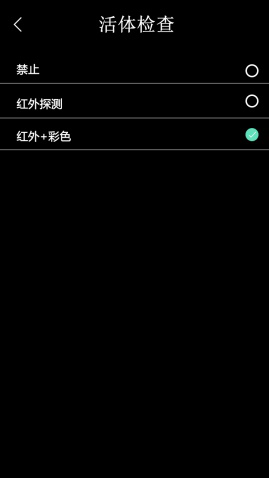

FC-8200T活体检测设置图：

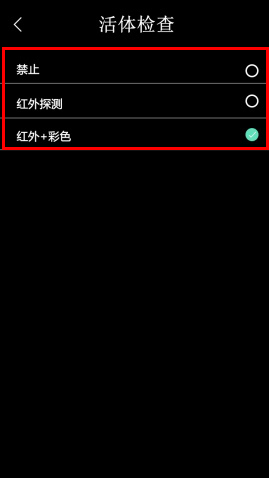

FC-8100T活体检测设置图：



支持多档识别距离：近0-0.3米，中0-1.5米，远0-3米。设置方法：进入“系统设置”→“普通设置”→“识别距离”选择所需档位。

FC-8600T识别距离设置图：

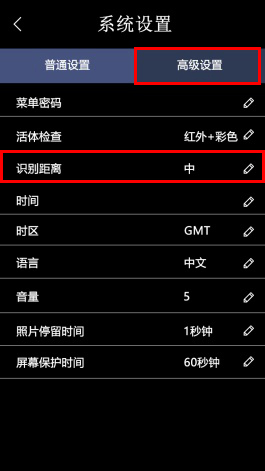

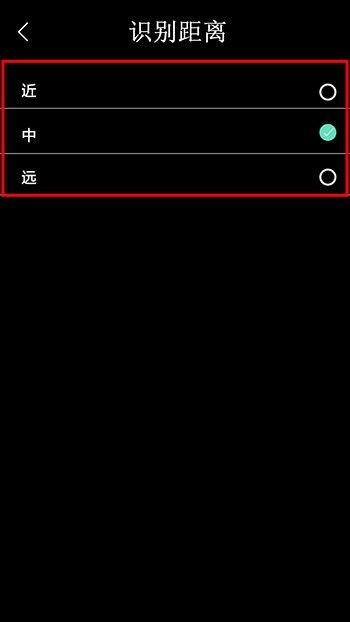

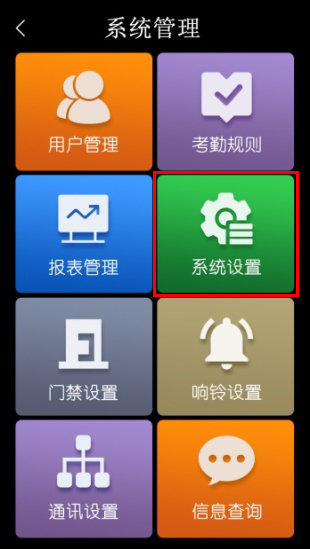

FC-8300T识别距离设置图：

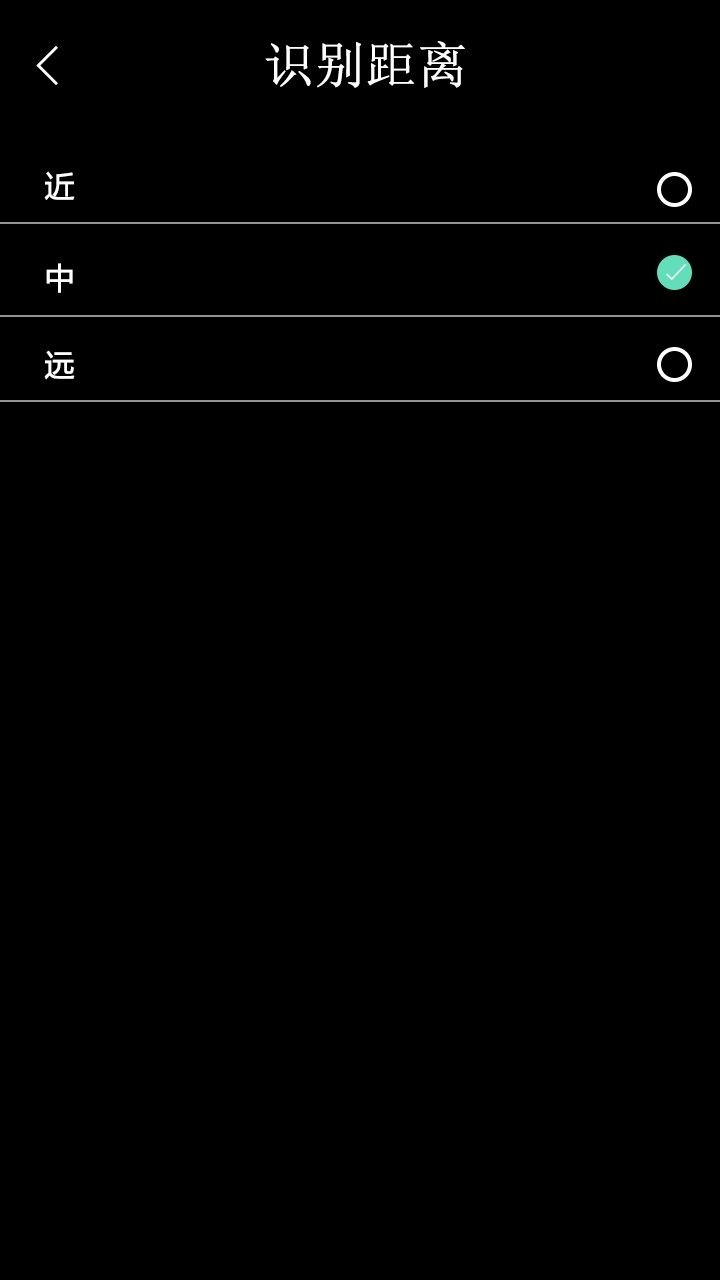

FC-8200T识别距离设置图：



在FCARD3500软件中设置：安装设备后，选择“门禁信息”→“开门功能设置”→“全卡开门设置”，启用功能并设置时段，保存上传即可。开启后人员无需验证即可通过，同时抓拍照片记录。

FC-8600T免验证开门设置图：

在软件“定时常开设置”中启用功能，选择触发模式和常开时间段，可实现上班时间门常开、下班时间常闭。

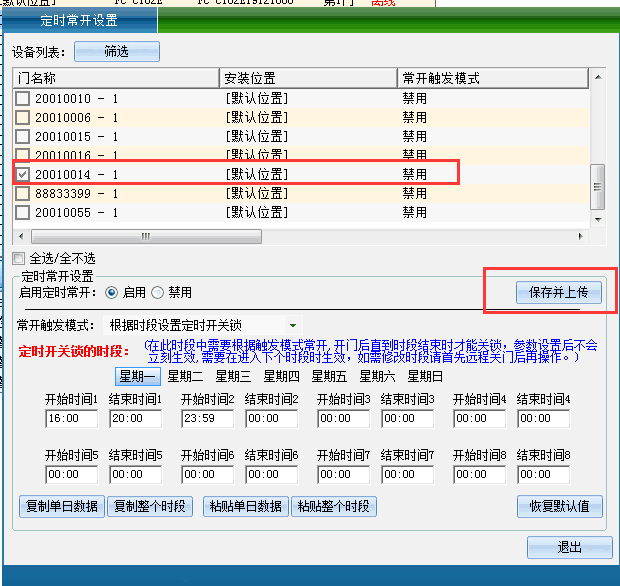

定时常开设置图：

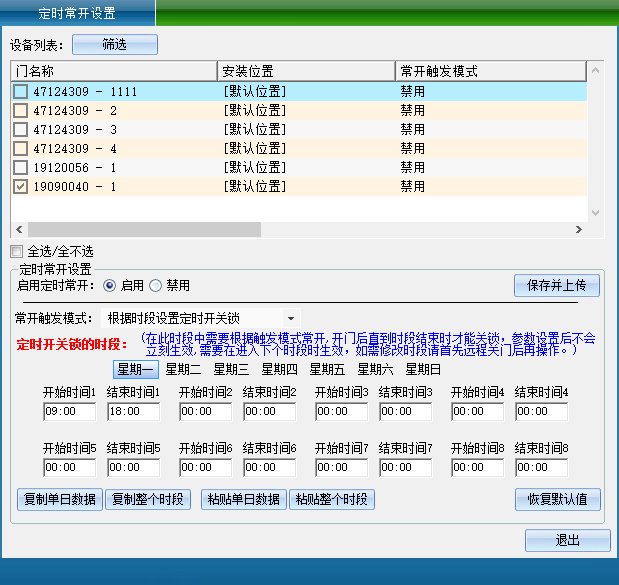

FC-8100T定时常开设置图：

可设置24组响铃时间，用于上下班提醒等。在设备“闹铃设置”中修改时间及持续时间（0-255秒）。

FC-8100T闹铃设置图：



在FCARD3500“门禁设备管理”中选择设备点击“远程开门”。也可通过云平台APP远程操作。

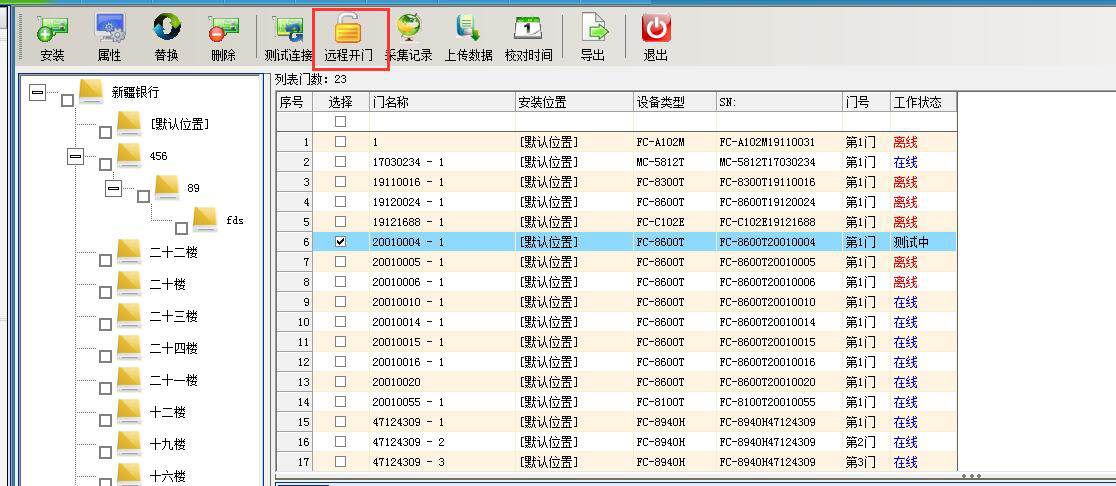

远程开门界面图：



将设备维根输出接到门禁控制器，在软件中启用多卡开门功能即可实现多人验证开门。

• 双目摄像头，宽动态技术
• 支持人脸、刷卡、密码开门
• 防尘防雾防水，适合室外使用
• 支持闹铃功能
• 可通过软件在线升级固件

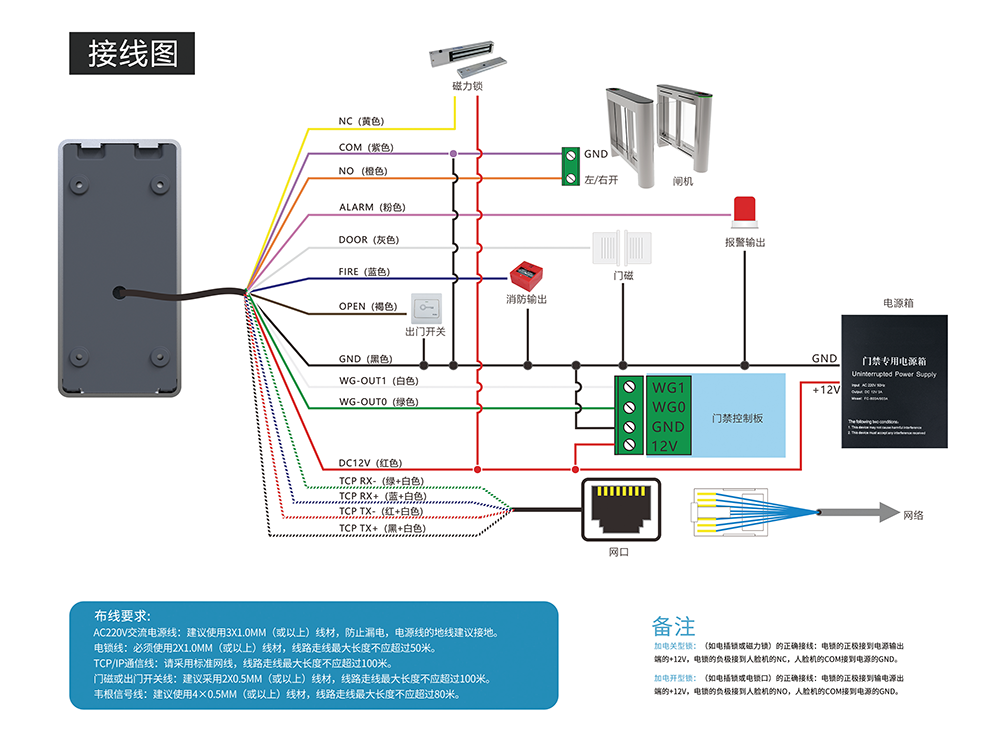

FC-8100T接线图：

两款产品外观尺寸和技术参数有所不同，可根据实际需求选择。

FC-8200T技术参数图：

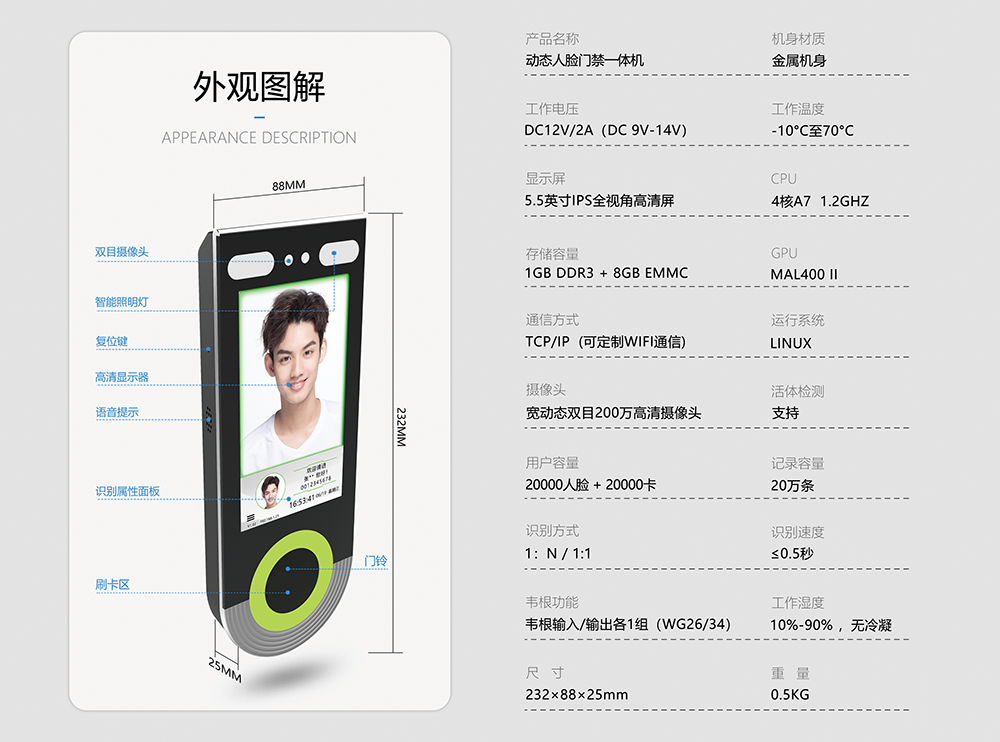

FC-8300T技术参数图：

• 全金属立柱式机身
• 双目高清摄像头
• 支持人脸识别、读卡自动拍照
• 可联动LED屏
• 工作电压DC12V，额定电流2A

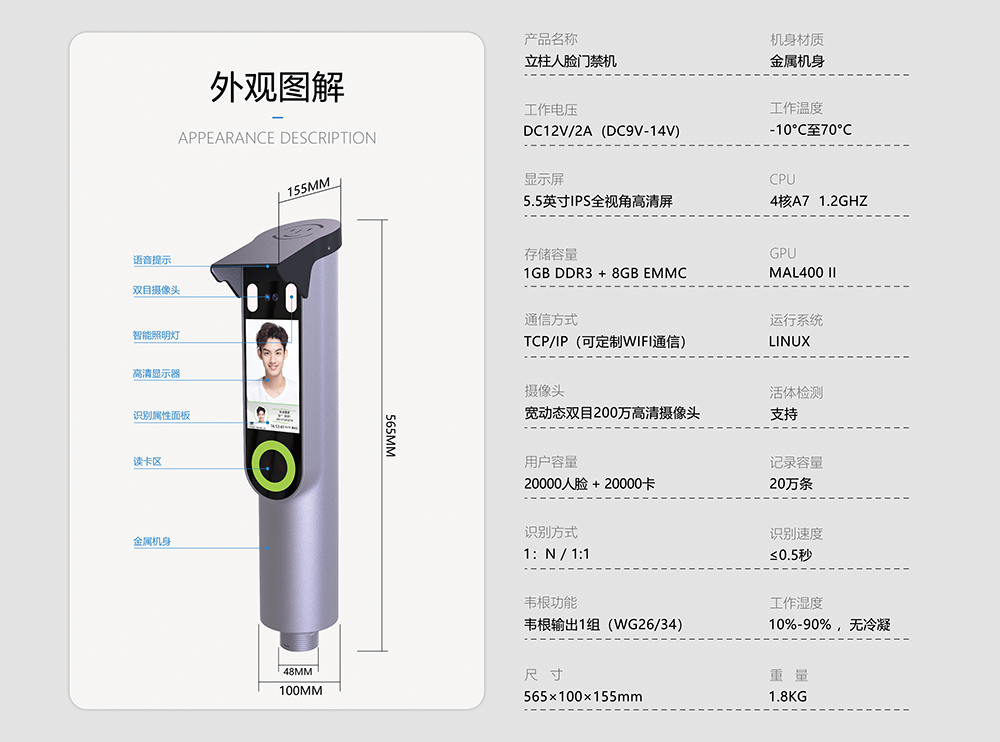

FC-8600T技术参数图：

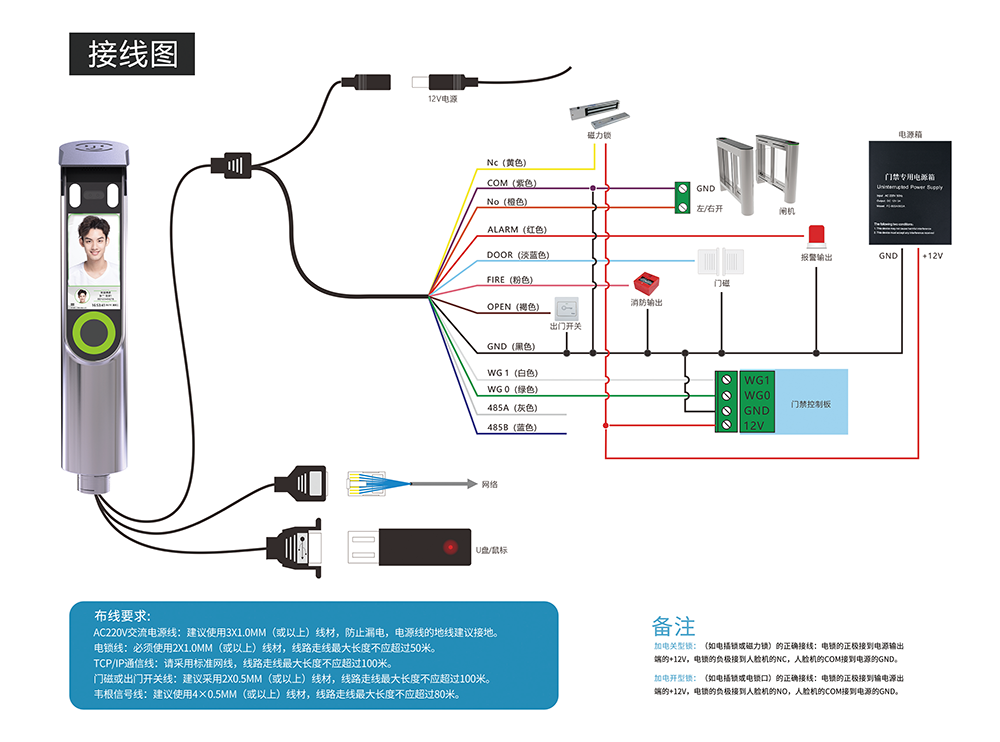

FC-8600T接线图：

FC-8600T与闸机接线图：

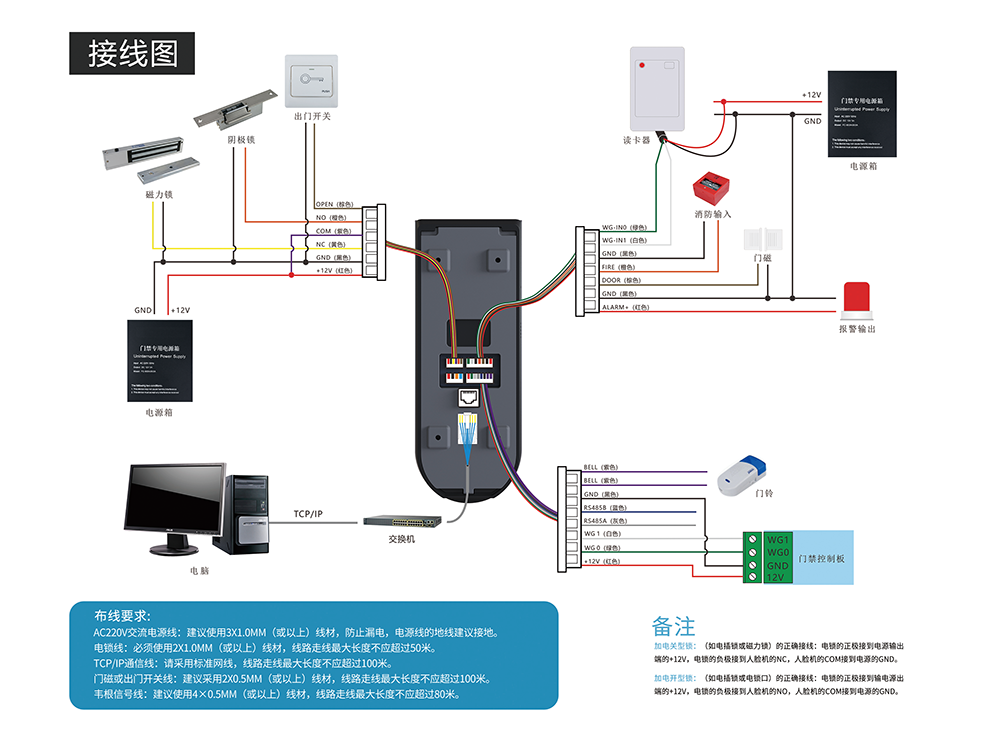

FC-8300T接线图：

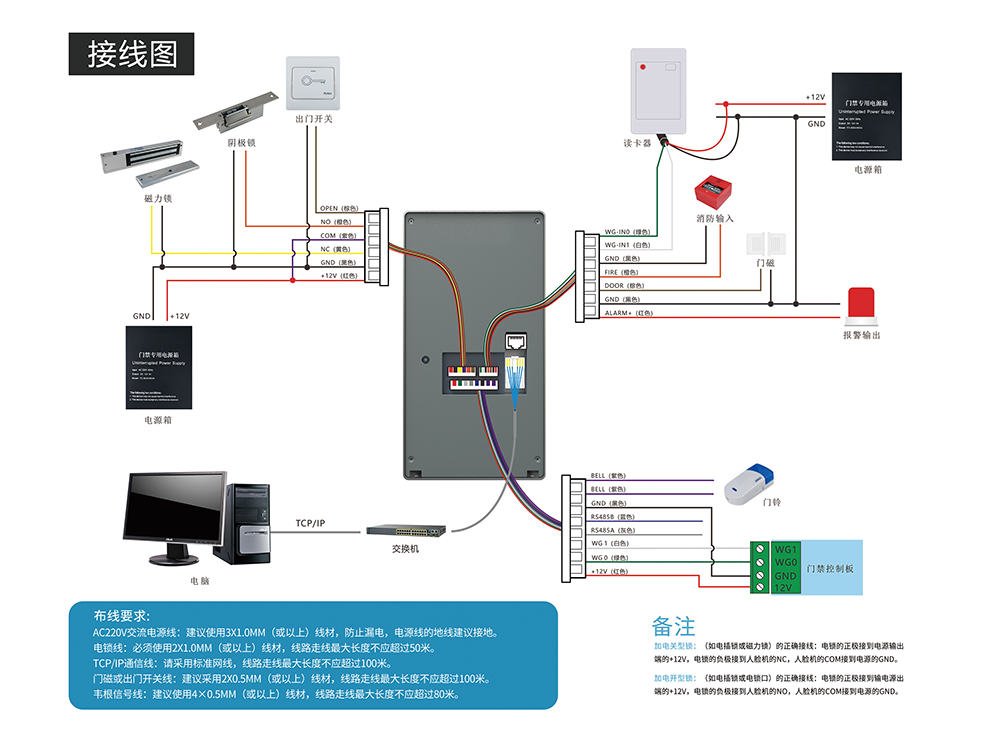

FC-8200T接线图：

FC-8300T门铃接线图：

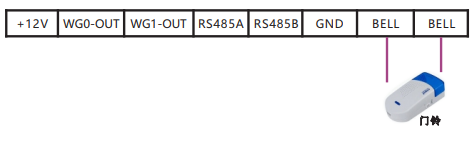

FC-8300T门铃接线细节：

门铃的两组线对应接到设备上的两个“BELL”端子即可。

电锁接线说明：

• 磁力锁/电插锁（通电关门型）：电锁负极接NC，正极接DC+12V，COM与GND并接
• 阴极锁/电控锁（通电开门型）：电锁负极接NO，正极接DC+12V，COM与GND并接

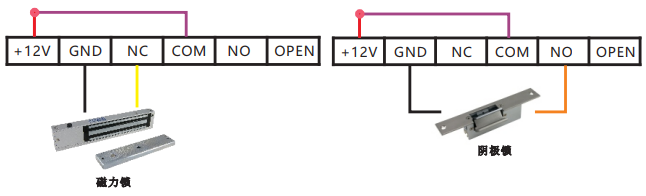

FC-8200T电锁接线图：

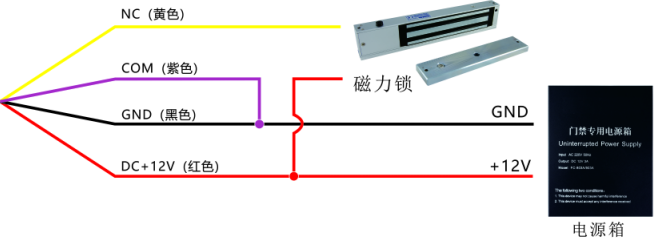

FC-8100T两把锁接线图：

建议安装在距离地面1.6米处，使摄像头处于人脸中部，为最佳识别位置。闸机安装：立柱式设备可直接在闸机面盖开孔安装。其他型号可加装支柱安装。

室外使用说明：全金属机身设备防水防尘，普通雨淋不影响使用。双目摄像头无惧强光，室外可正常识别。暗光环境可在设备原有补光灯周围加装辅助补光灯。

• 电源线：3×1.0mm²以上
• 电锁线：2×1.0mm²以上，≤50米
• 网线：标准网线，≤100米
• 门磁/出门开关线：2×0.5mm²以上，≤100米
• 韦根线：4×0.5mm²以上，≤80米

连接门禁控制器：设备+12V接控制器+12V，GND接GND，WG0接WG0，WG1接WG1。必须共接GND以保证韦根信号稳定。

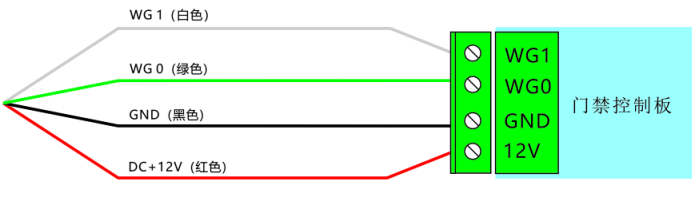

FC-8100T作为读头接线图：

软件授权操作：在FCARD3500中新增人员信息，在权限设置中选择人员和门禁设备，点击“允许已选人员通过已选门，并上传”完成授权。

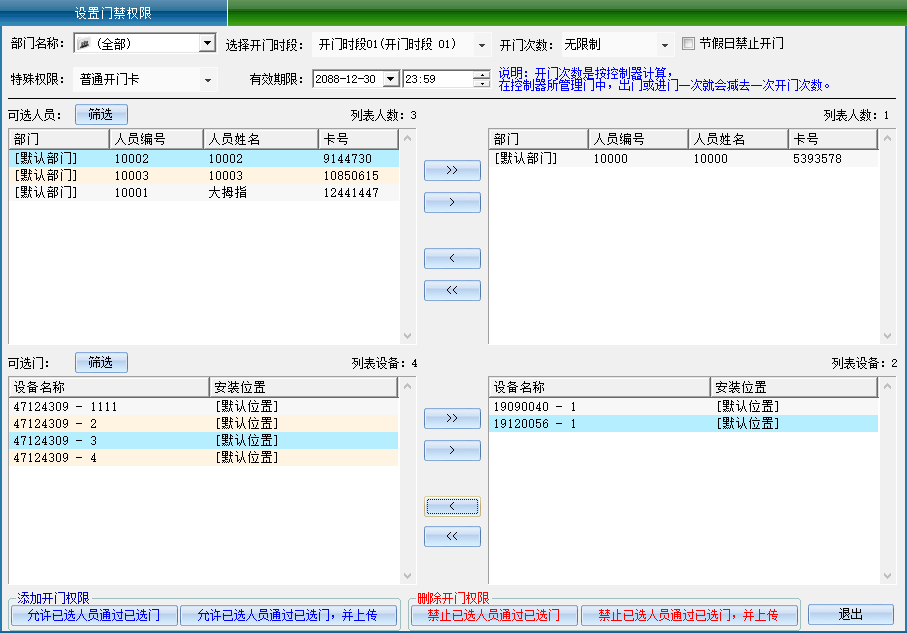

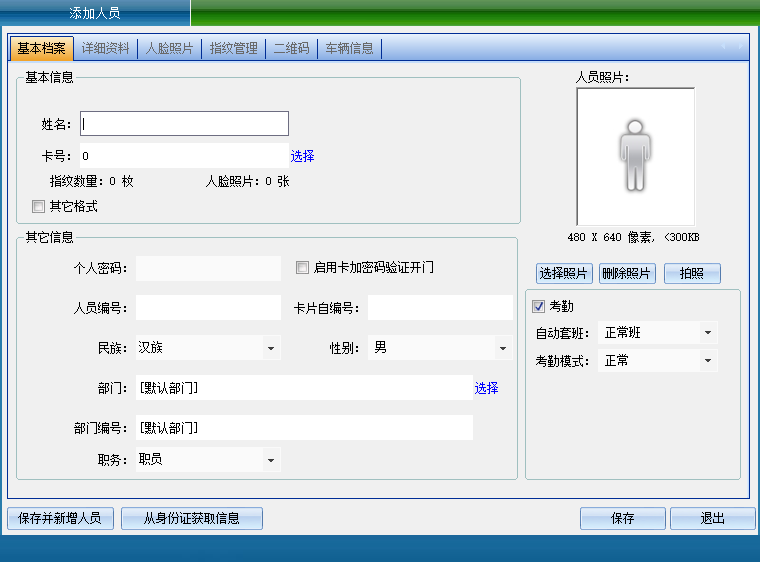

FC-8100T作为读头授权图：



忘记管理密码：通过FCARD3500软件初始化：安装设备后，在设备属性界面点击“初始化”，需验证软件密码（默认为0000）。

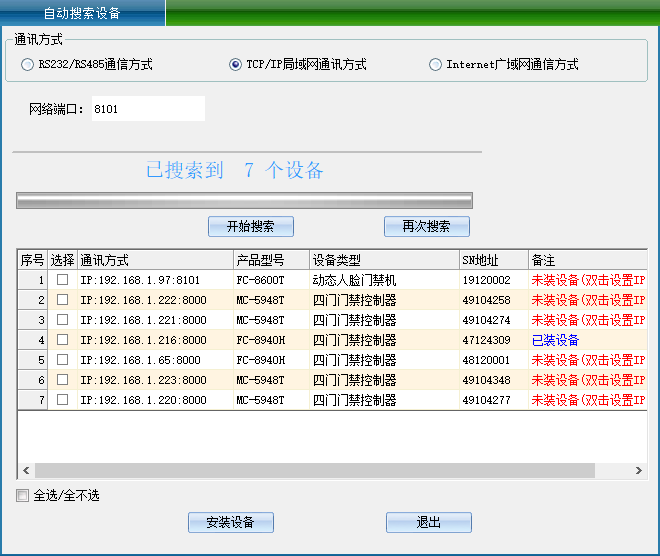

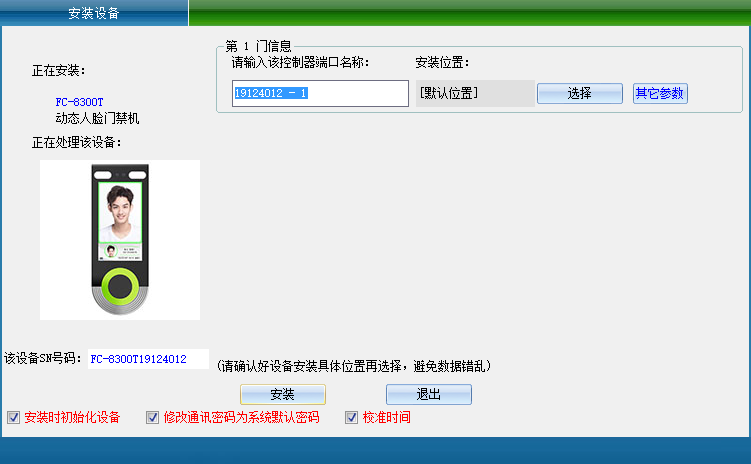

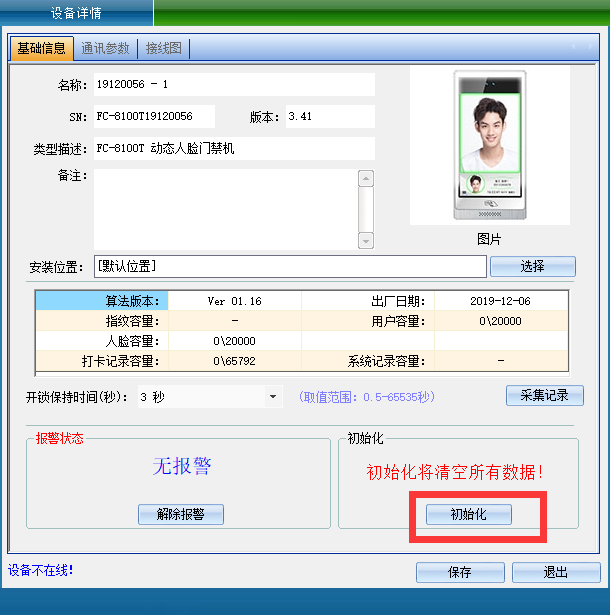

FC-8100T初始化步骤图：

无法识别：检查识别距离设置是否合适，检查镜头是否清洁，检查光线条件，暗光时可加补光，强光下确保设备有宽动态功能。

固件升级：在软件“固件在线升级”中选择设备升级，升级过程中切勿断电。

U盘数据复制：进入“用户管理”→“注册信息备份”保存到U盘，在其他设备选择“注册信息还原”恢复数据。

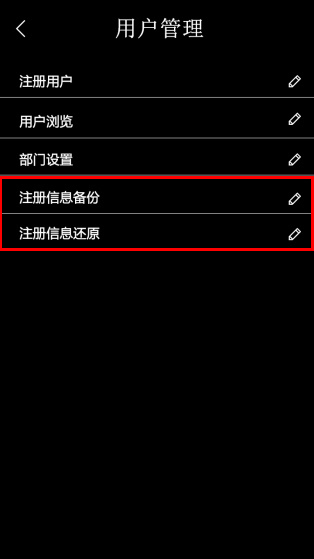

FC-8300T U盘备份图：



FC-8200T U盘备份图：



软件查看抓拍照片：在FCARD3500“出入记录”中采集记录后，点击记录即可查看实时抓拍照片。

多型号统一管理：FC-8100/8200/8300/8600系列均可通过FCARD3500一卡通管理系统或云平台统一管理。

语言界面切换：FC-8100T支持繁体/英文界面：进入系统管理界面，点击“系统设置”→“普通设置”→“语言”选择所需语言。

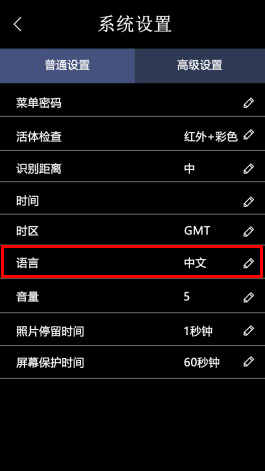

FC-8100T语言设置图：



音量调节：进入系统管理界面，点击“系统设置”→“普通设置”→“音量”，输入相应数字即可调整。

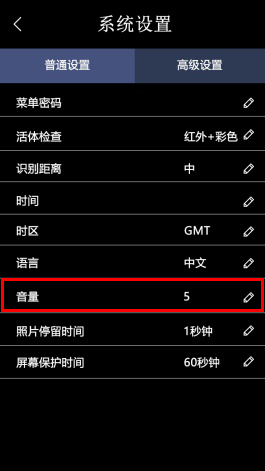

FC-8100T音量调节图：
