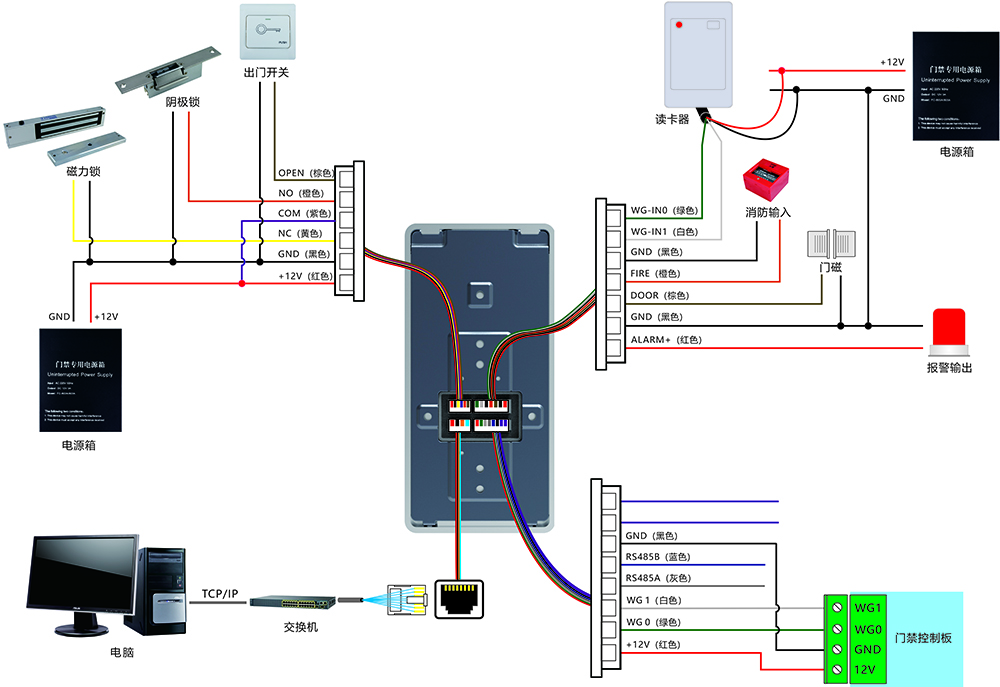

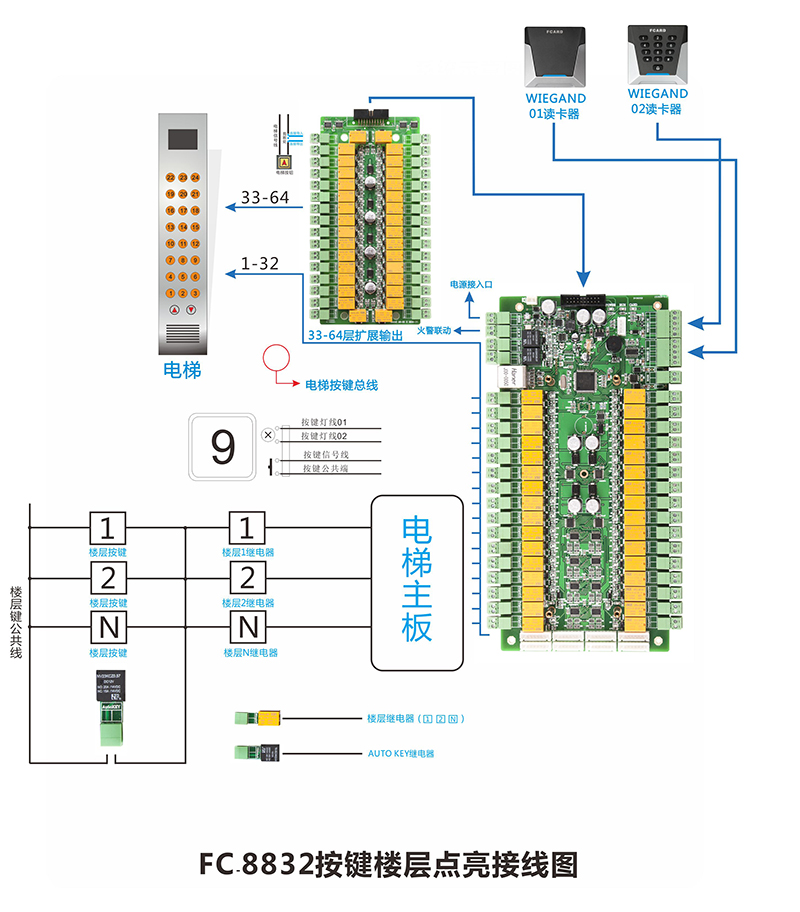

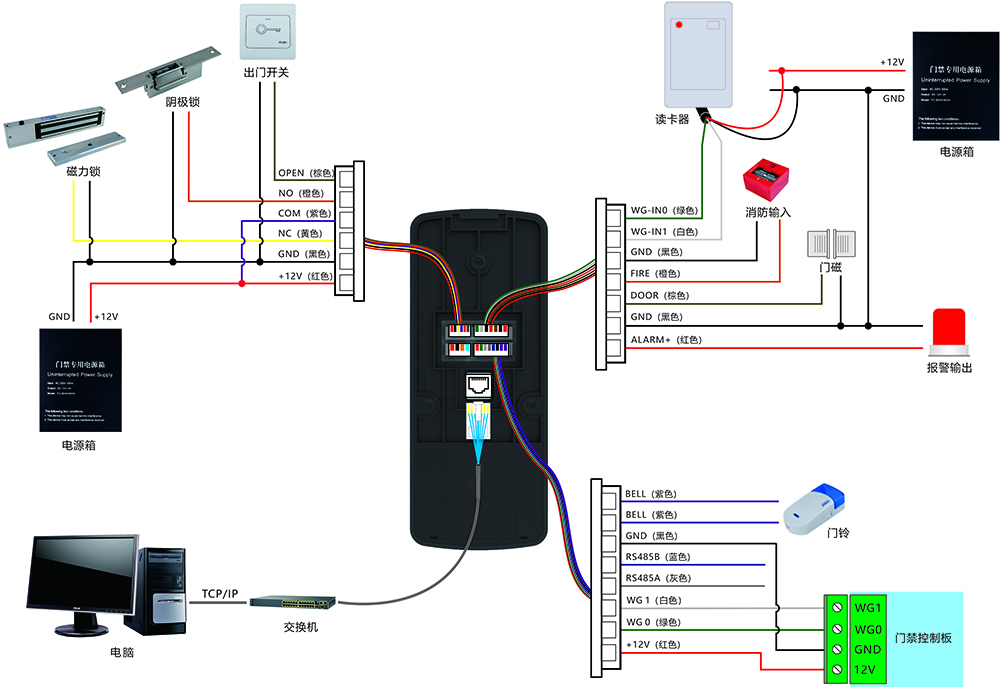

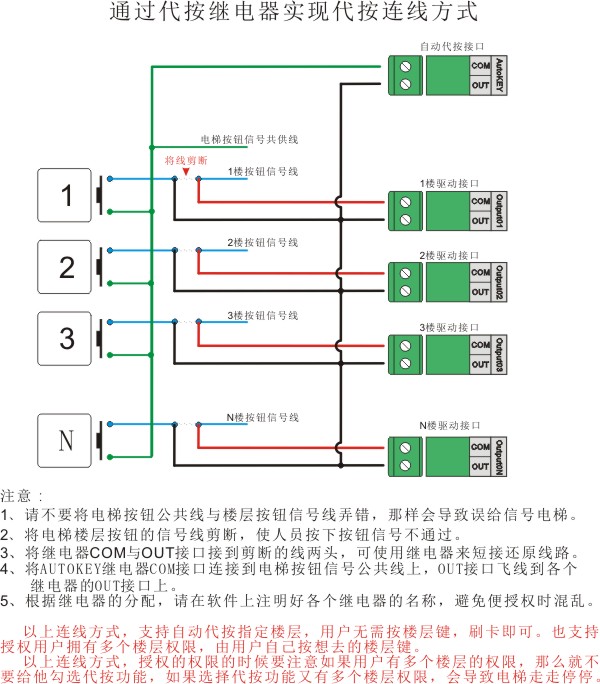

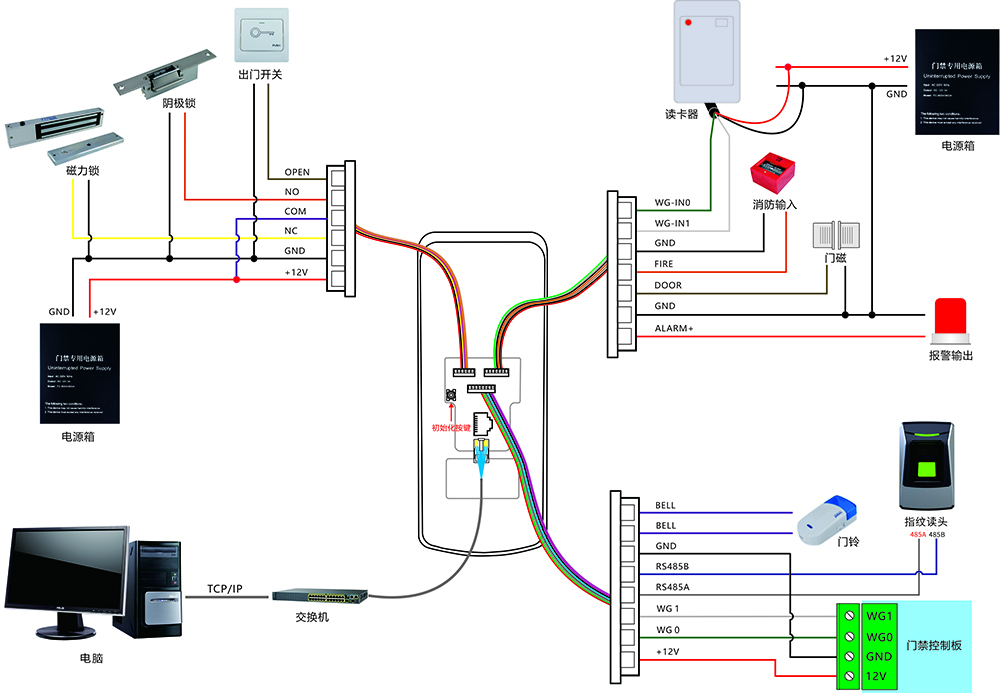

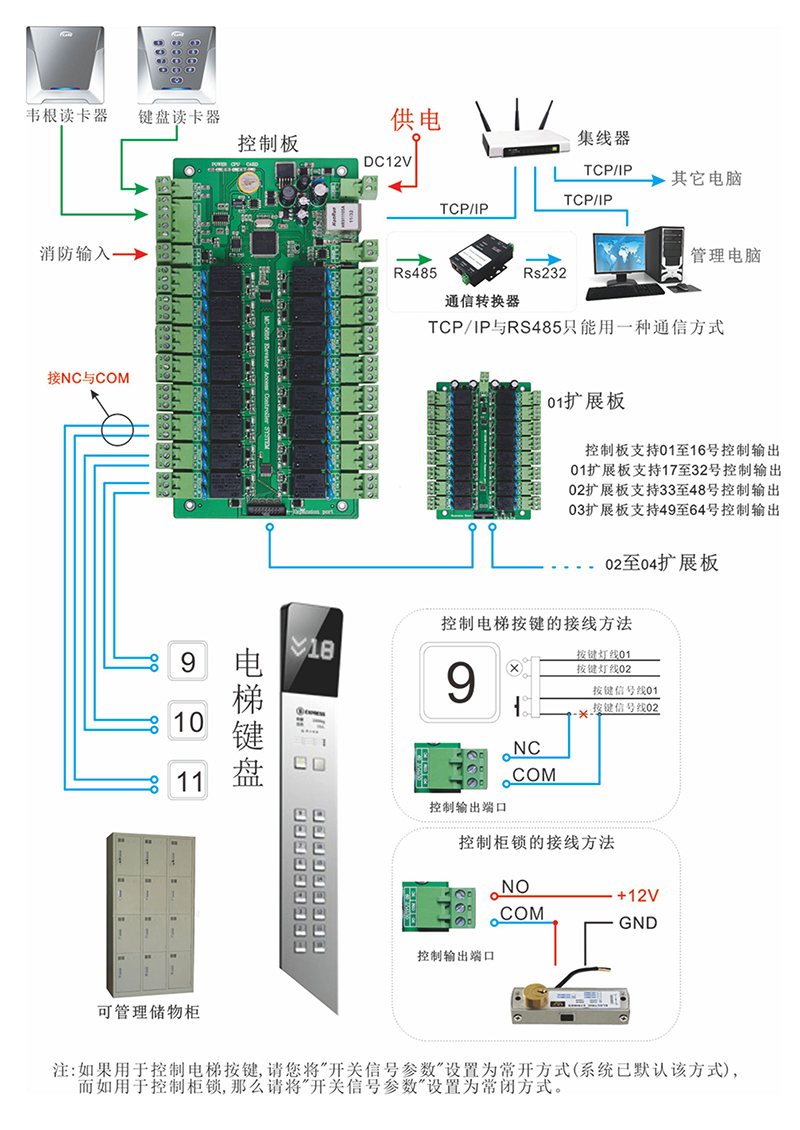

图2，通过每层楼使用两个继电器来实现代按功能，这种方式，目前使用比较广泛。

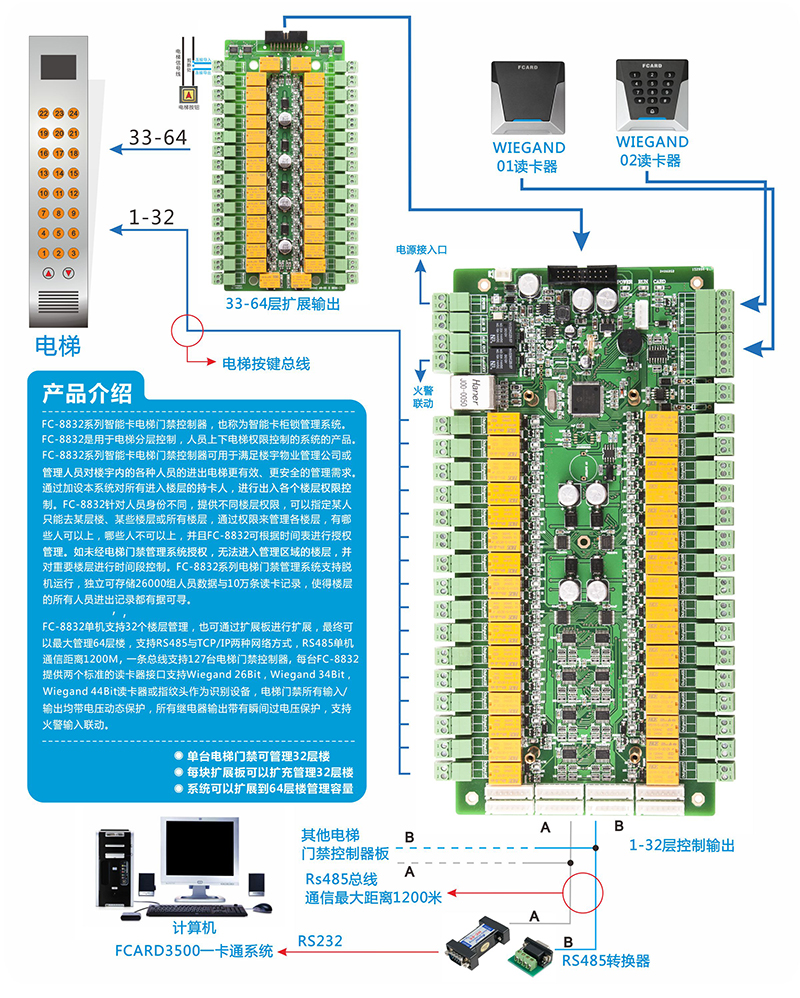

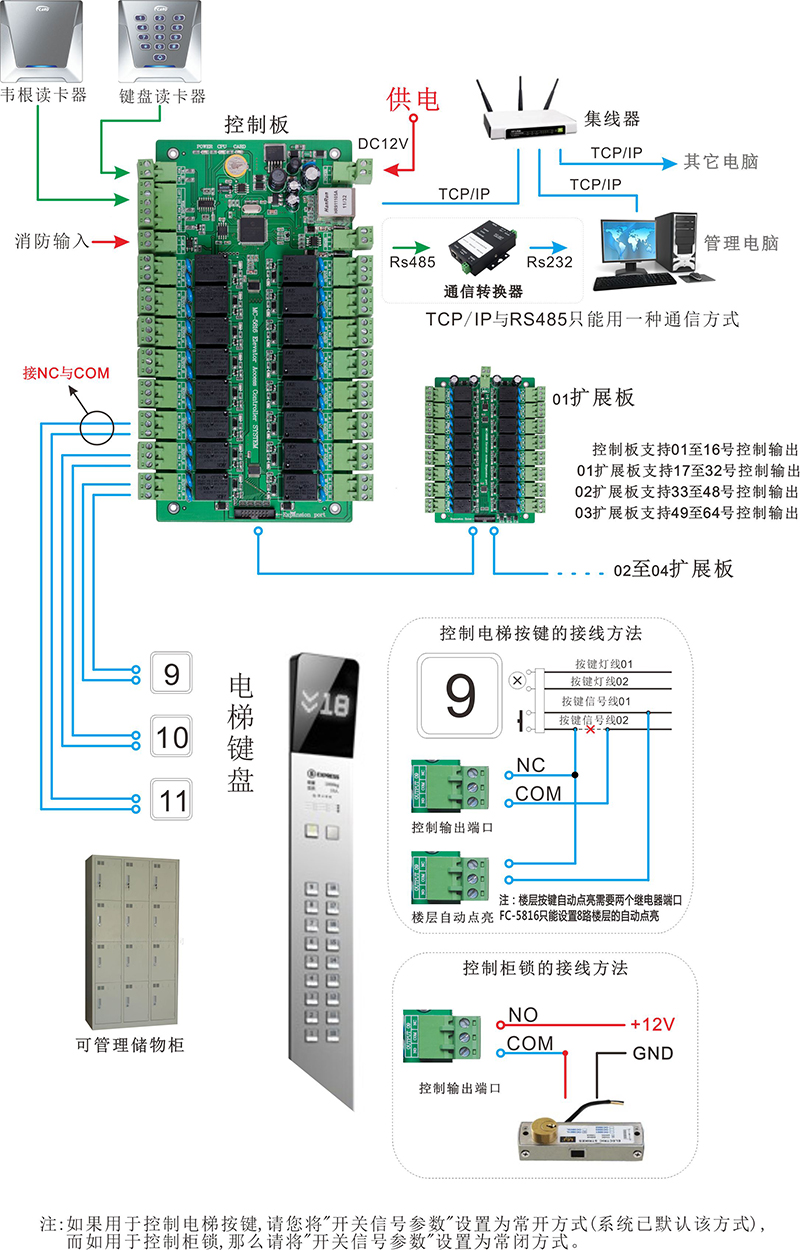

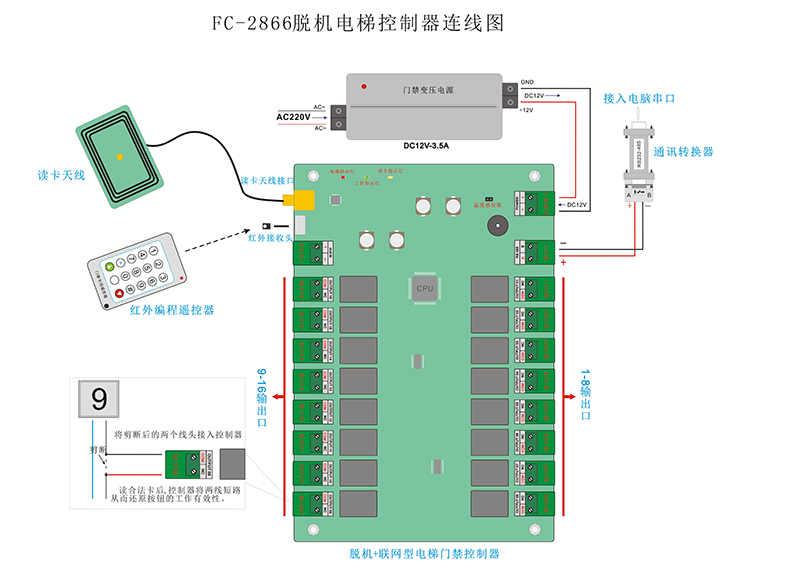

图3，电梯其它连线请参考以下图

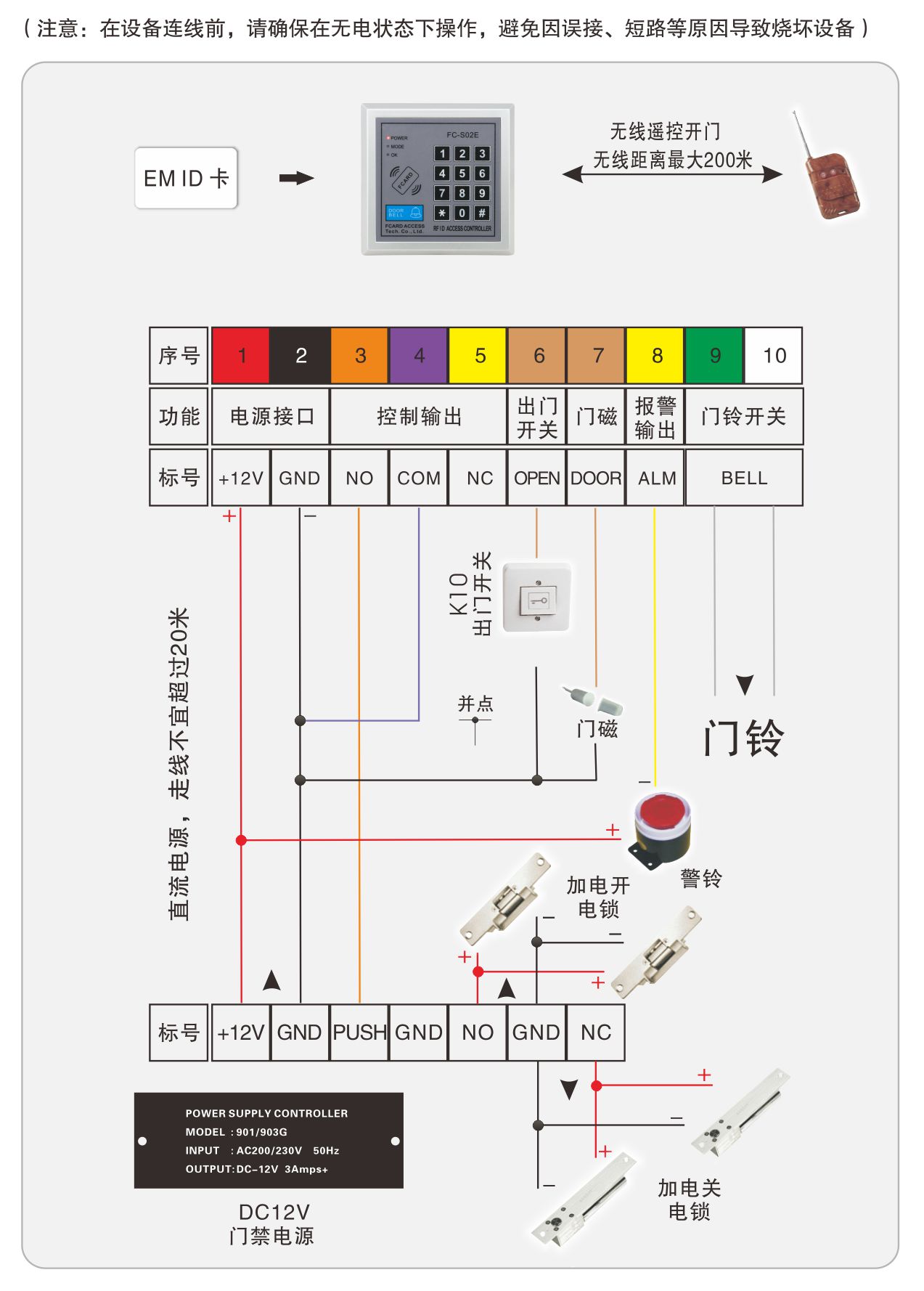

接线端口性能：
1、+12V:工作电源正极，输入范围：DC9-13.8V。
2、GND：工作电源负极，也是信号的公共地。
3、NO：继电器常开点，电流负载能力DC3A/30V。
4、COM：继电器公共点，电流负载能力DC3A/30V。
5、NC：继电器常闭点，电流负载能力DC3A/30V。
6、OPEN：出门按钮开关，低电平开关。
7、DOOR:门状态开关，连接门磁开关，低电平表示门关。
8、ALM：报警输出端口，有报警时为低电平，电流负载100mA。
9、BELL：接门铃开关。

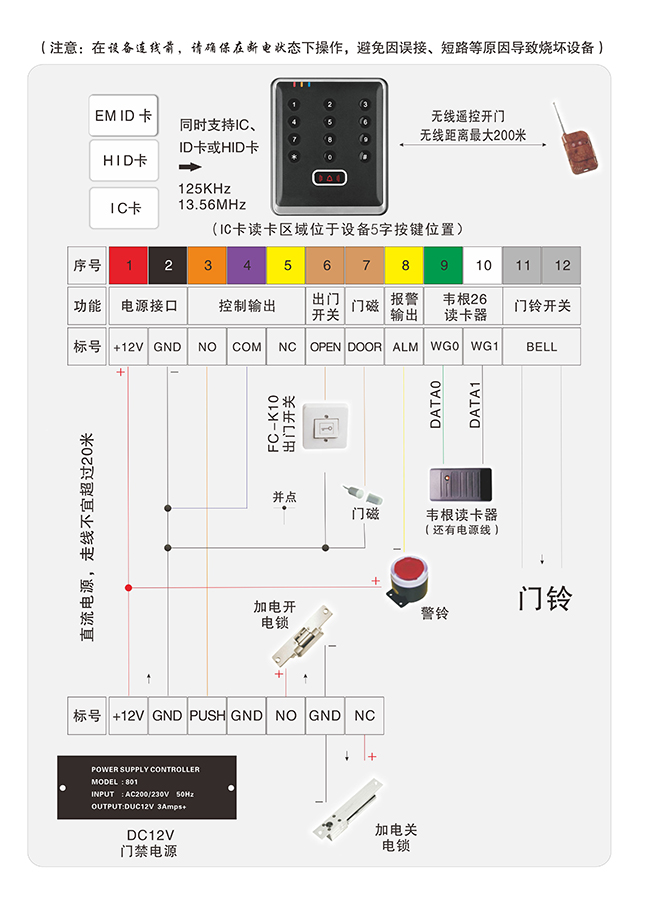

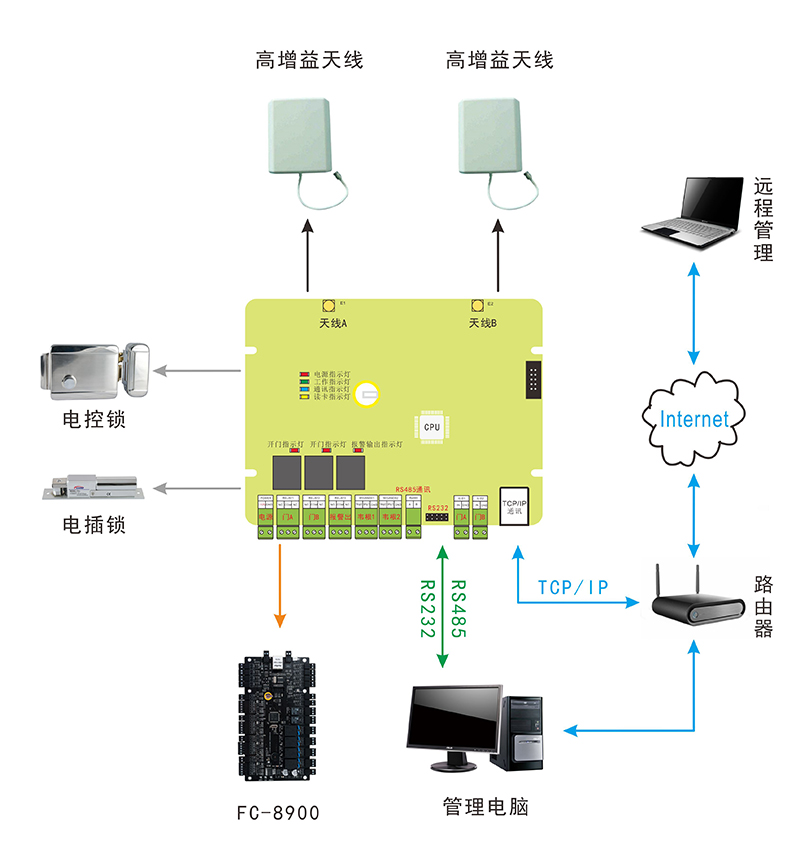

接线端口性能：
1、+12V:接工作电源正极，输入范围：DC9-13.8V。
2、GND：是信号的公共地，接工作电源负极和电锁的负极。
3、NO：接加电开锁型的电锁的正极（电控锁或阴极锁）。请把接第二把电锁的负极并联到第一把电锁的负极，然后接NO。
4、COM：信号的公共端接+12V。
5、NC：接加电关锁型的电锁的正极（电插锁或磁力锁），请把接第二把电锁的正极并联到第一把电锁的正极，然后接NC。
注意：在设备连线前，请确保在断电状态下操作，避免因误接、短路等原因导致烧坏设备。

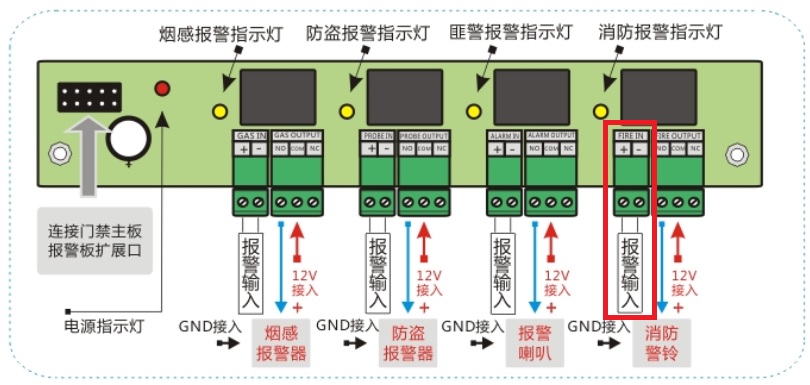

玻璃破碎器有NO与COM这两条线，直接接入到报警或展板的FIRE IN 端口的+ - 两组端口上即可（一般的玻璃破碎器是不分正负的），玻璃破碎器使用的线材，我们建议使用RVV2 * 0.5MM线材，线路走线距离建议控制在100米内。

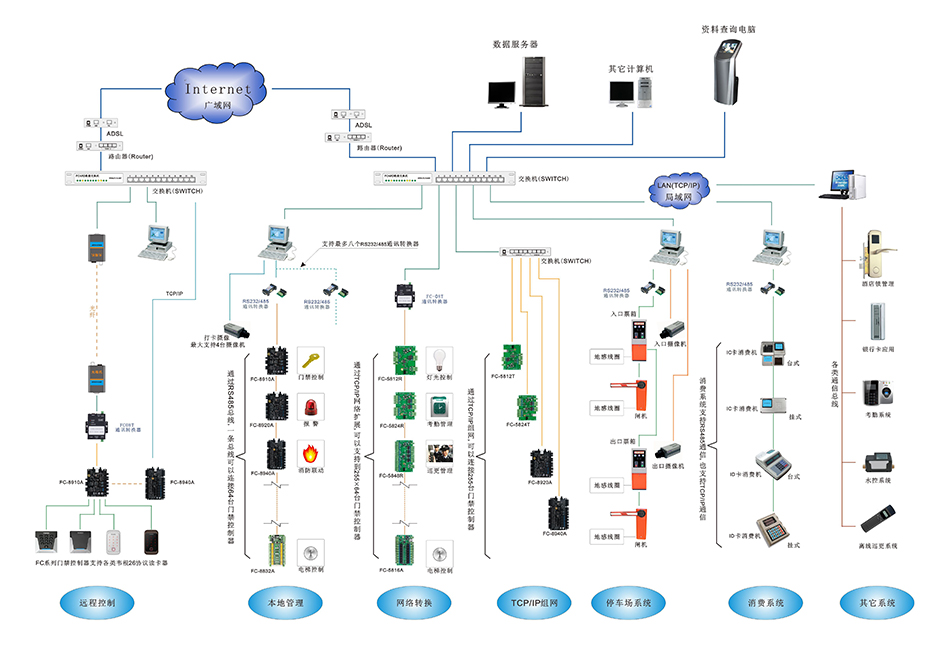

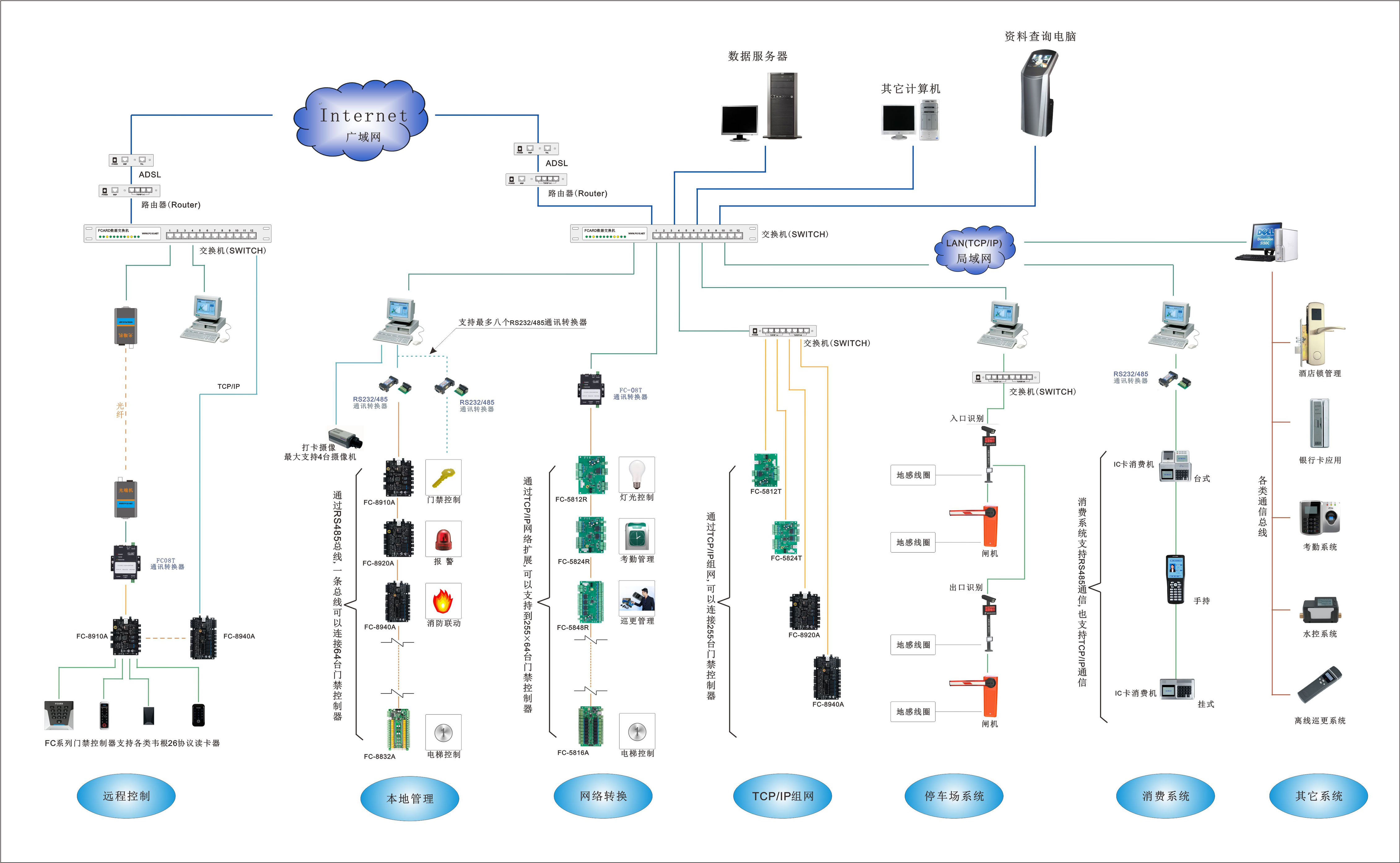

FC-5800系列控制器采用FCARD3500T一卡通管理系统作为系统软件，该系统软件支持SQL与ACCESS两种数据库。
FCARD3500T一卡通管理系统采用了九大块模块化结构设计：系统数据模块、系统图文监控模块、人事管理模块、门禁系统模块、考勤系统模块、电梯门禁模块、巡更系统模块、会议签到模块、消费管理模块等于一体。
"功能强大 与 操作简捷的完美统一"：我们的系统功能强大，针对各个领域、单位和职能部门对门禁的不同需求，我们有不同的系统模式可选（办公、小区、学校、监狱），例如，在这里您可以将软件设置为办公的系统模式，软件即自动调整到适用于办公门禁考勤管理的功能设置。所有常用功能的操作浓缩到总控制台界面上，并且通过一目了然的按钮和右键快捷菜单便捷地实现强大的功能操作。在保证系统界面简洁的同时，让客户一目了然所有的当前界面的实用功能和报表项目。

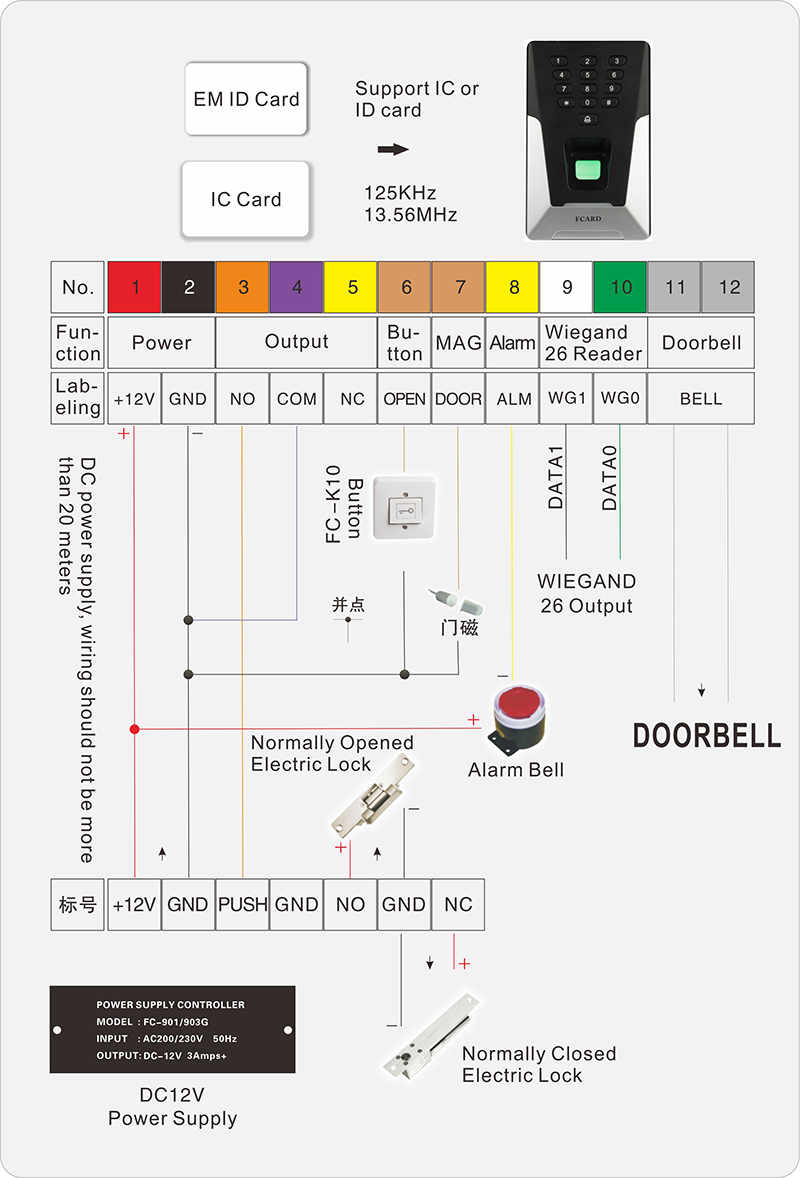

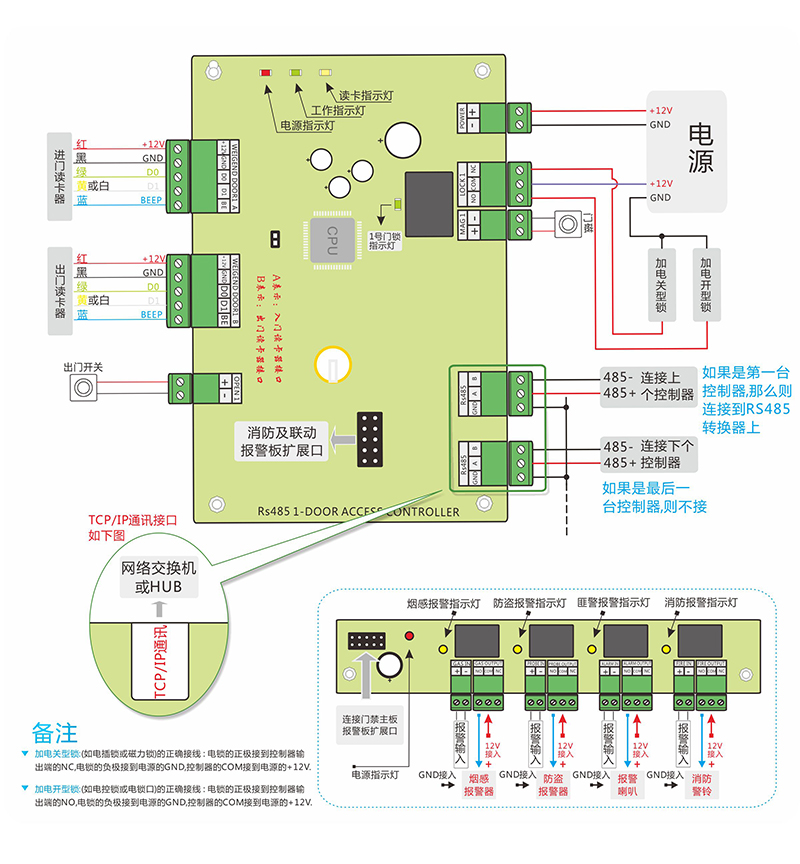

MC-5812R/T、MC-5912R/T单门门禁控制器接线图：

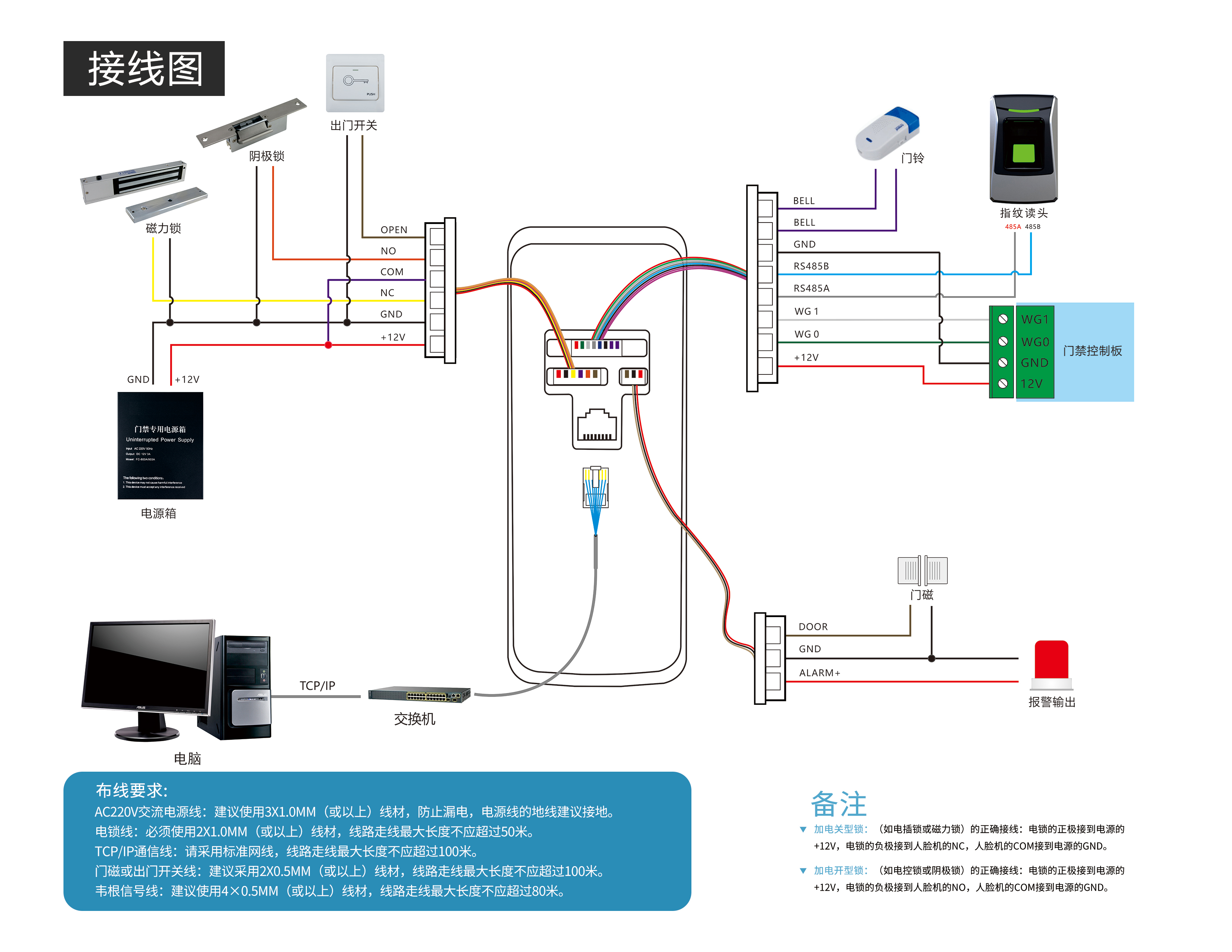

布线要求：
AC220V交流电源线：建议使用3×1.5平方毫米（或以上）线材，防止漏电、电源线的地线建议接地。
电锁线：必须使用2×1.0平方毫米（或以上）线材，线路走线最大长度不应超过50米。
RS485通信线：建议采用3×0.5平方毫米（或以上）线材，建议使用双绞线，线路走线最大长度不应超过1200米，如超过该距离请增加RS485中继器来延长通信距离。
TCP/IP通信线：请采用标准网线，线路走线最大长度不应超过100米。
读卡器线：建议采用8×0.5平方毫米（或以上）线材，线路走线最大长度不应超过80米。
门磁和出门开关线：建议采用2×0.5平方毫米（或以上）线材，线路走线最大长度不应超过100米。

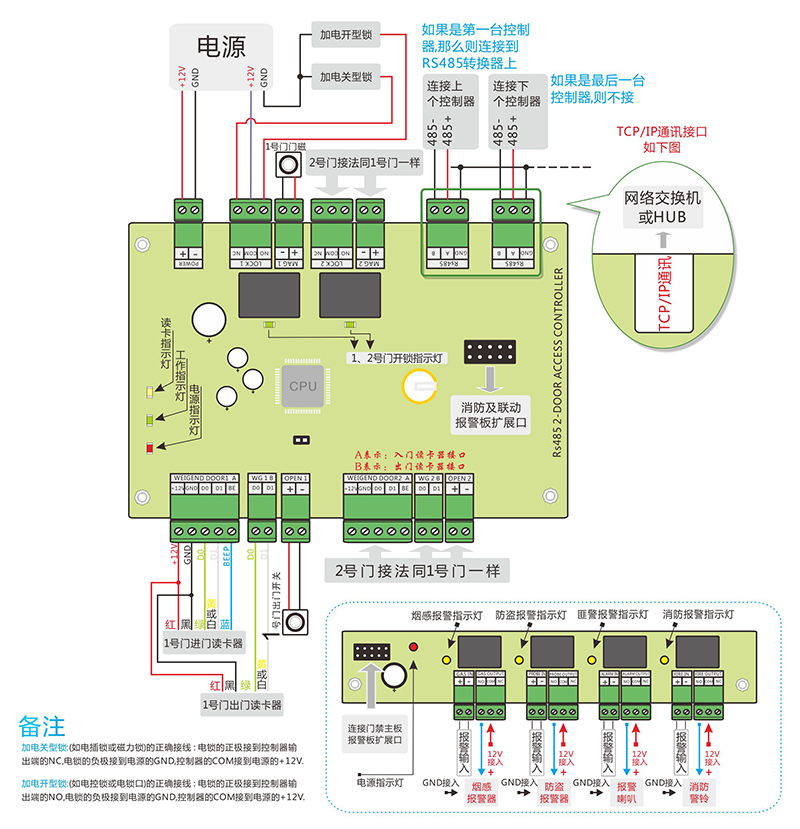

MC-5824R/T、MC-5924R/T双门门禁控制器连线图：
布线要求：
AC220V交流电源线：建议使用3×1.5平方毫米（或以上）线材，防止漏电、电源线的地线建议接地。
电锁线：必须使用2×1.0平方毫米（或以上）线材，线路走线最大长度不应超过50米。
RS485通信线：建议采用3×0.5平方毫米（或以上）线材，建议使用双绞线，线路走线最大长度不应超过1200米，如超过该距离请增加RS485中继器来延长通信距离。
TCP/IP通信线：请采用标准网线，线路走线最大长度不应超过100米。
读卡器线：建议采用8×0.5平方毫米（或以上）线材，线路走线最大长度不应超过80米。
门磁和出门开关线：建议采用2×0.5平方毫米（或以上）线材，线路走线最大长度不应超过100米。

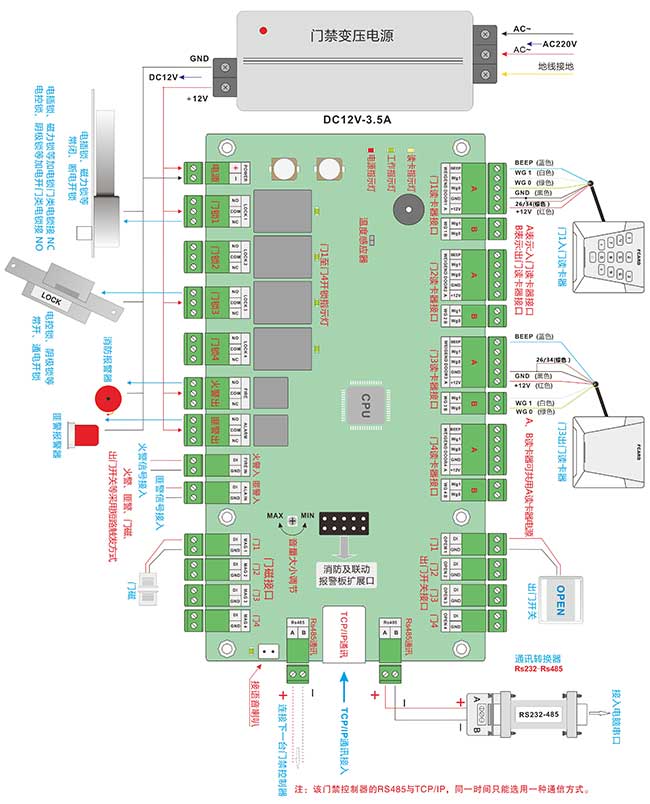

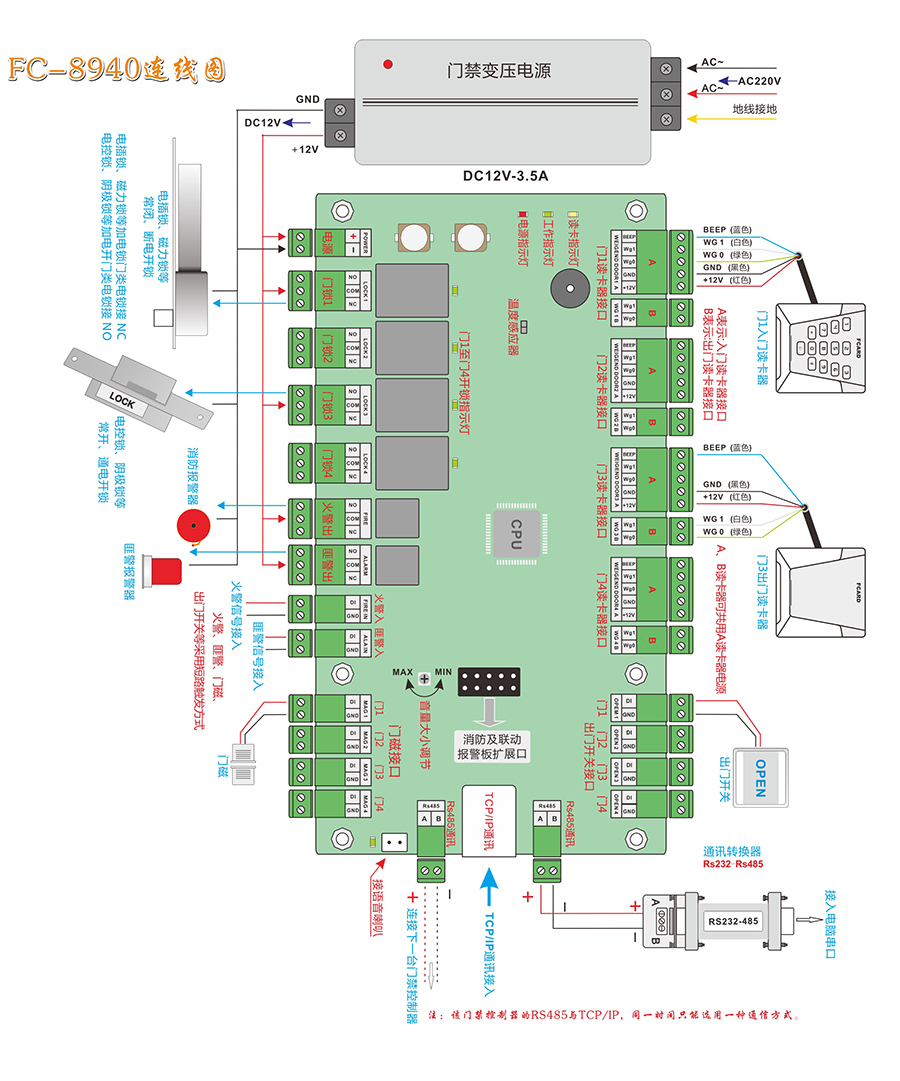

MC-5848R/T、MC-5948R/T四门门禁控制器接线图：
布线要求：
AC220V交流电源线：建议使用3×1.5平方毫米（或以上）线材，防止漏电、电源线的地线建议接地。
电锁线：必须使用2×1.0平方毫米（或以上）线材，线路走线最大长度不应超过50米。
RS485通信线：建议采用3×0.5平方毫米（或以上）线材，建议使用双绞线，线路走线最大长度不应超过1200米，如超过该距离请增加RS485中继器来延长通信距离。
TCP/IP通信线：请采用标准网线，线路走线最大长度不应超过100米。
读卡器线：建议采用8×0.5平方毫米（或以上）线材，线路走线最大长度不应超过80米。
门磁和出门开关线：建议采用2×0.5平方毫米（或以上）线材，线路走线最大长度不应超过100米。

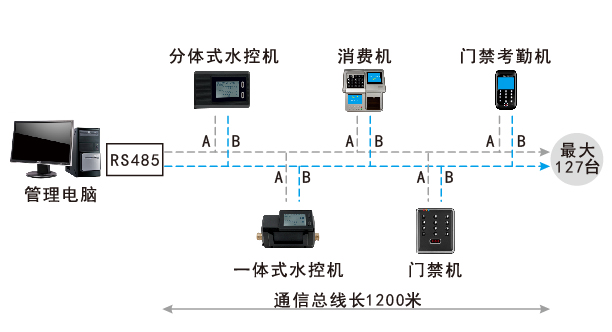

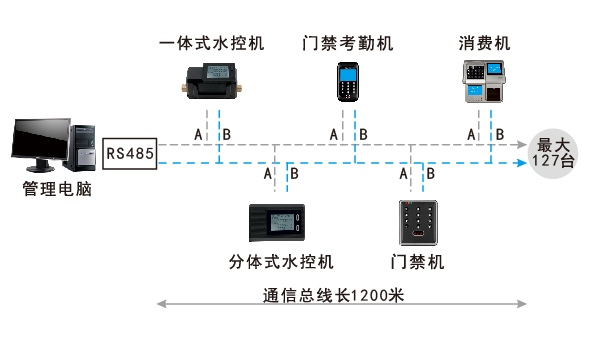

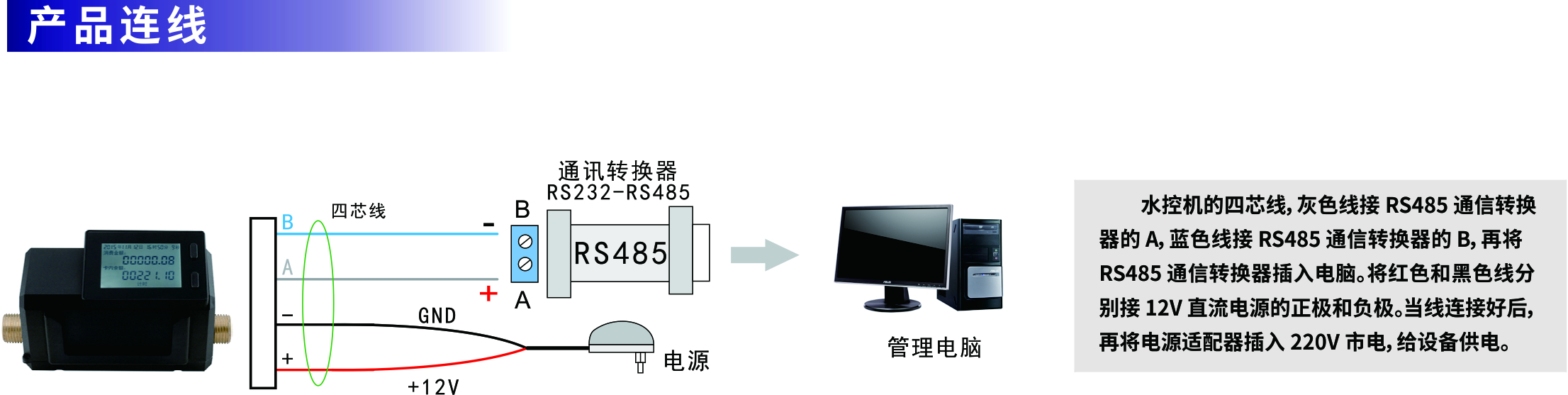

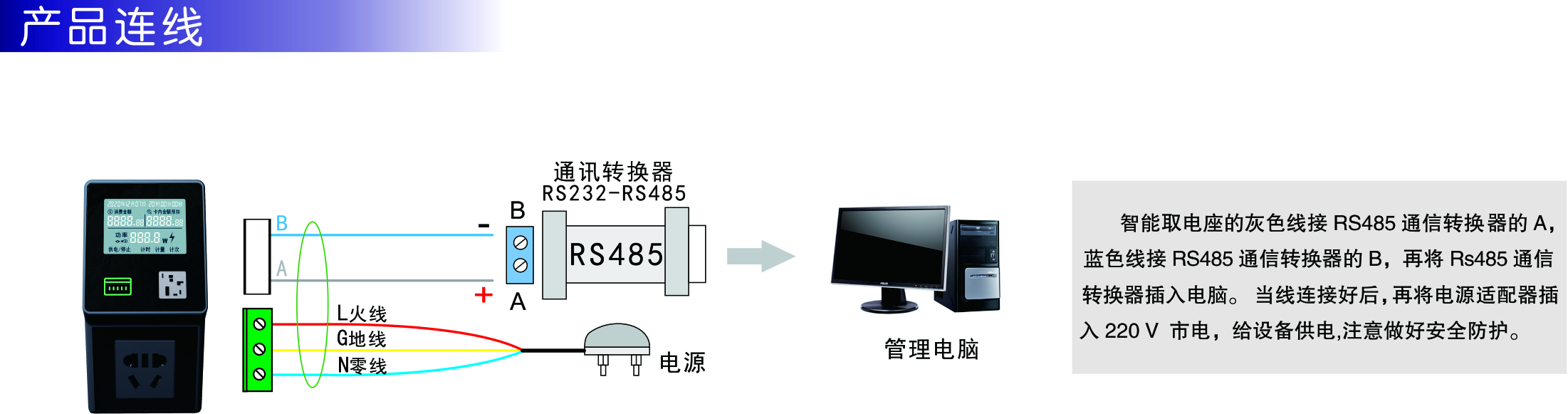

水控机的四芯线，灰色线接RS485的A，蓝色线接RS485的B，再将RS485插入电脑，通过电脑中的消费软件对水控机进行管理，再将红色和黑色的线分别接入12V直流电源的正极和负极。当线连接好后，再将电源适配器插入220V市电，给设备供电。
注意：在连线时需要留意A线和B线，请勿接错，接错会导致整个系统无法正常通信。

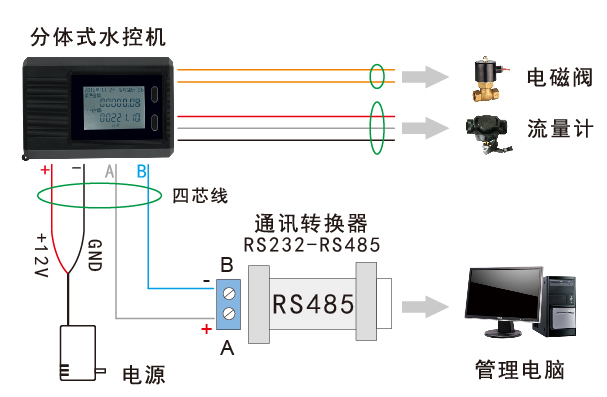

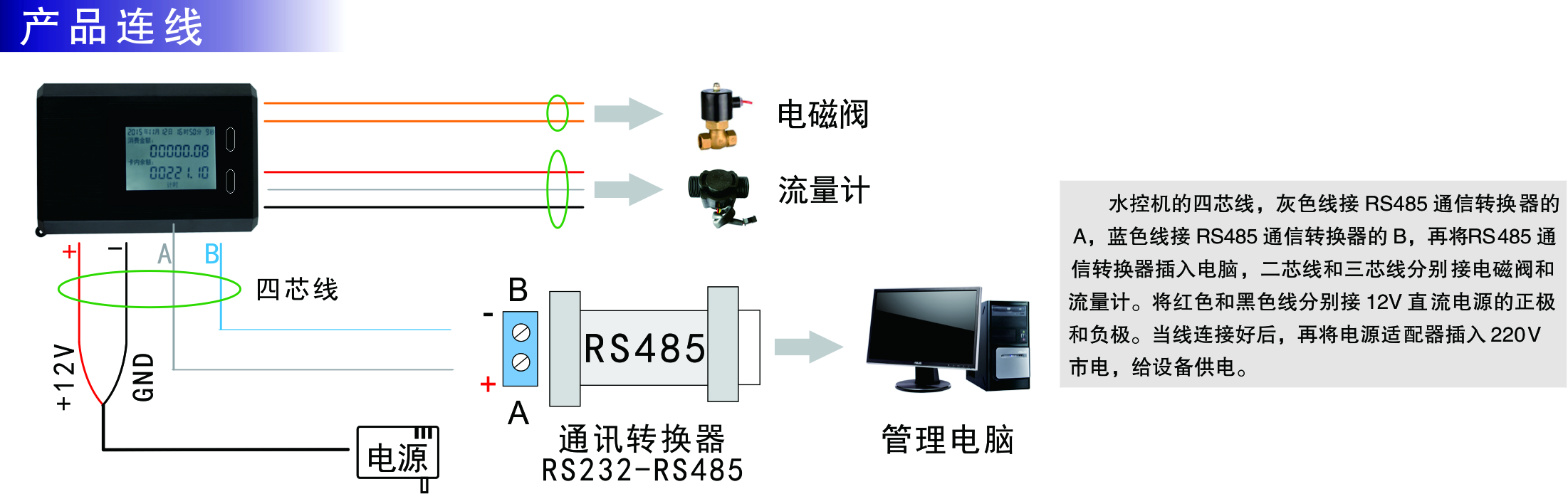

水控机的四芯线，灰色线接RS485的A，蓝色线接RS485的B，再将RS485插入电脑，通过电脑中的消费软件对水控机进行管理。将红色线和黑色线分别接入12V直流电源的正极和负极。二芯线和三芯线分别接电磁阀和流量计。当线连接好后，再将电源适配器插入220V市电，给设备供电。
注意：在连线时需注意A线、B线，请勿接错，接错会导致整个系统无法正常通信。

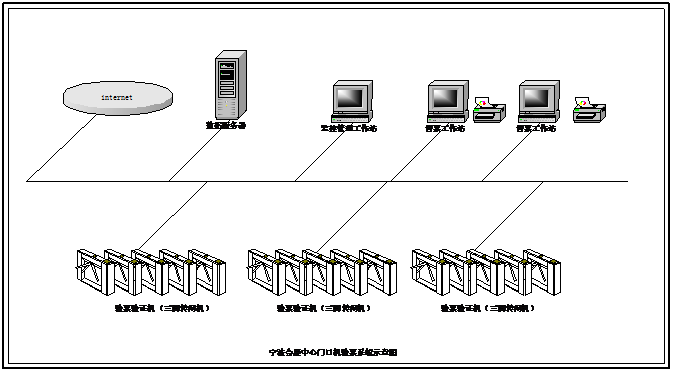

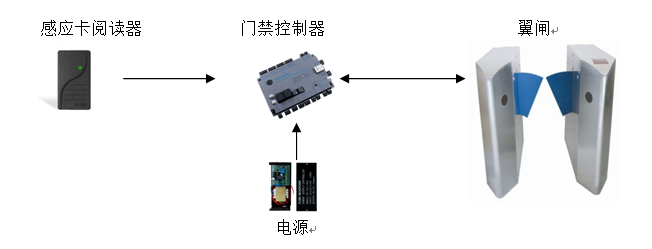

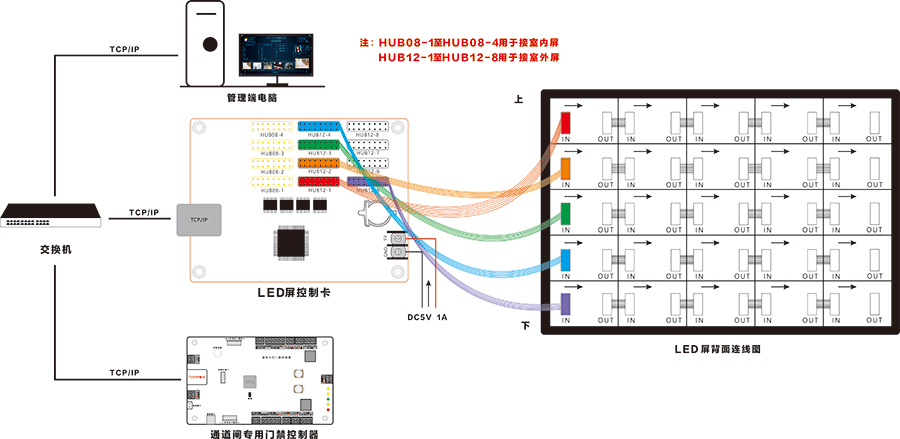

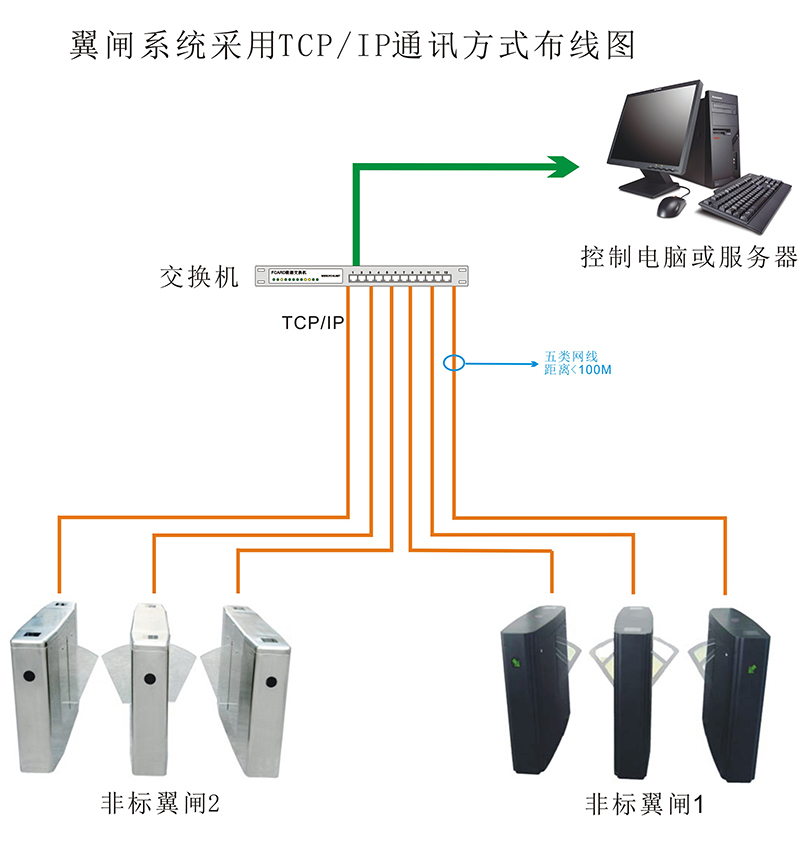

通道出入门禁系统由以下组成:
通道闸机、非接触感应卡片、门禁主控制器、感应式读卡器）、发卡器、专用电源

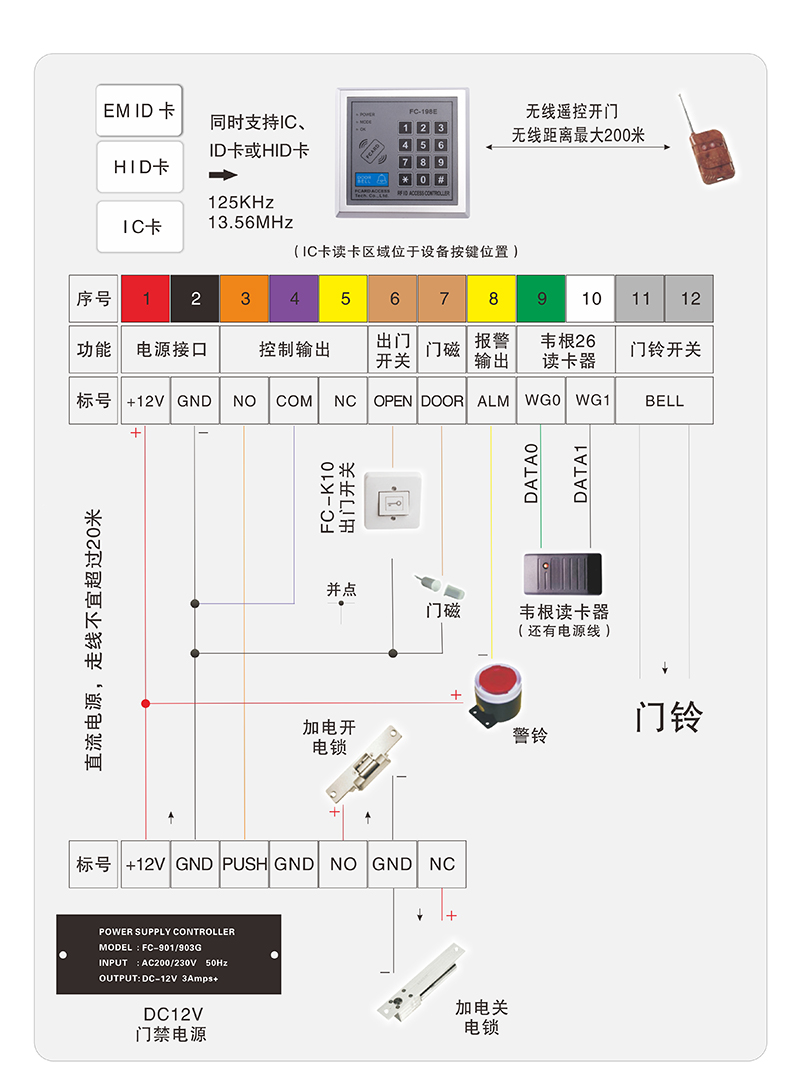

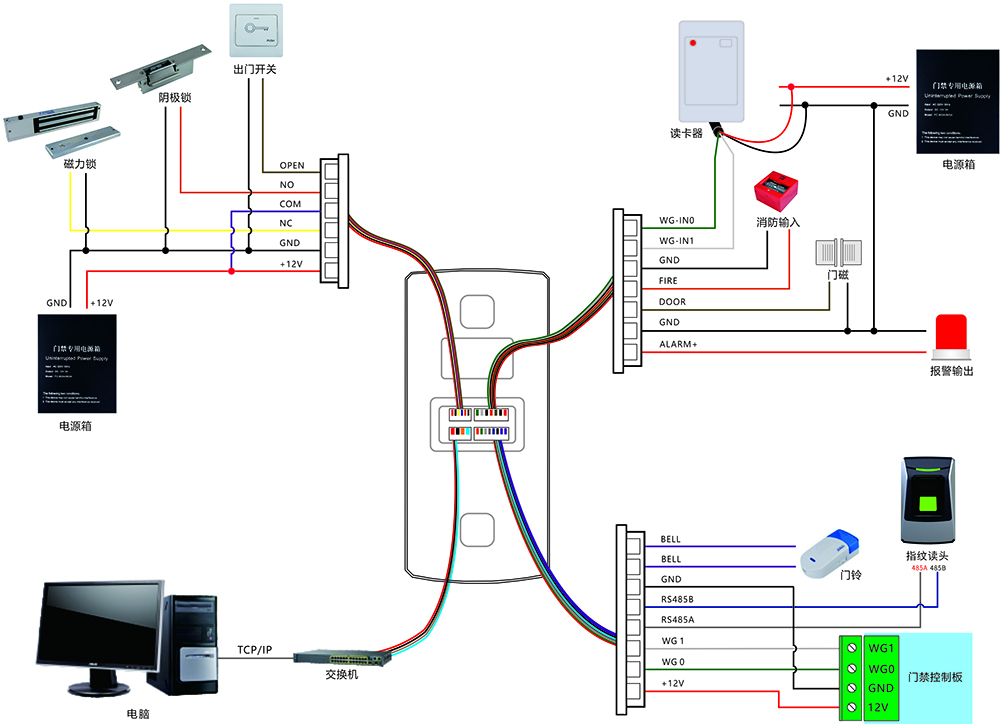

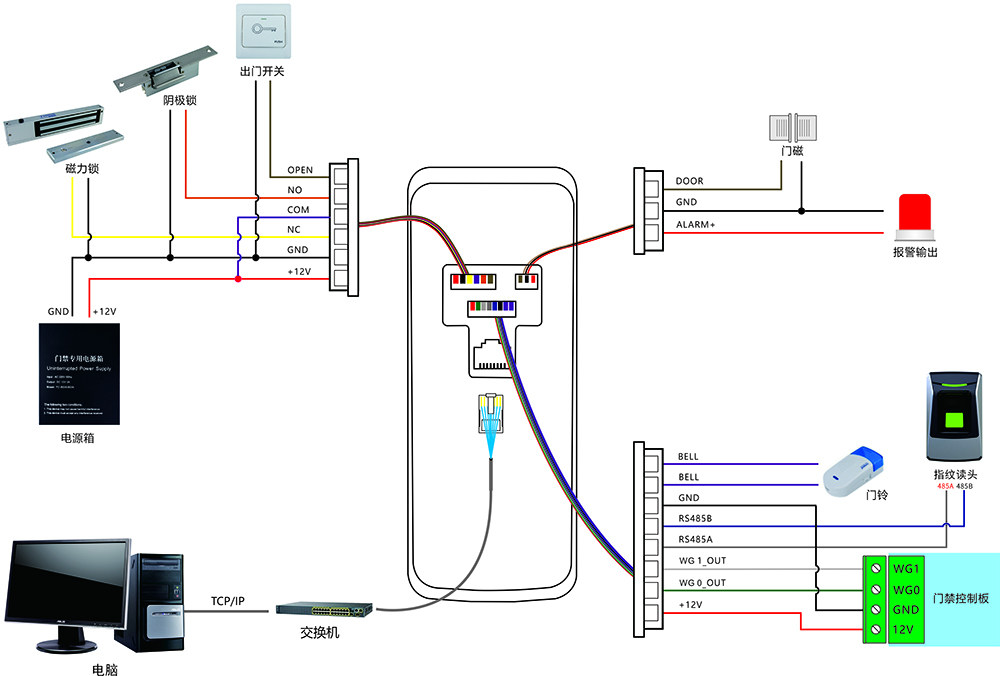

接线端口性能：
1、+12V：工作电源正极，输入范围：DC9-13.8V
2、GND：工作电源负极，也是信号的公共地
3、NO：继电器常开点，电流负载能力DC10A/30V
4、COM：继电器公共点，电流负载能力DC10A/30V
5、NC：继电器常闭点，电流负载能力DC10A/30V
6、OPEN：出门按钮开关，低电平开锁
7、DOOR：门状态开关，链接门磁开关，低电平表示门关
8、ALM：报警输出端口，有警情时为低电平，电流负载100mA
9、WG0：维根26读卡器数据线（数据0）
10、WG1：维根26读卡器数据线（数据1）
11、BELL：接门铃开关

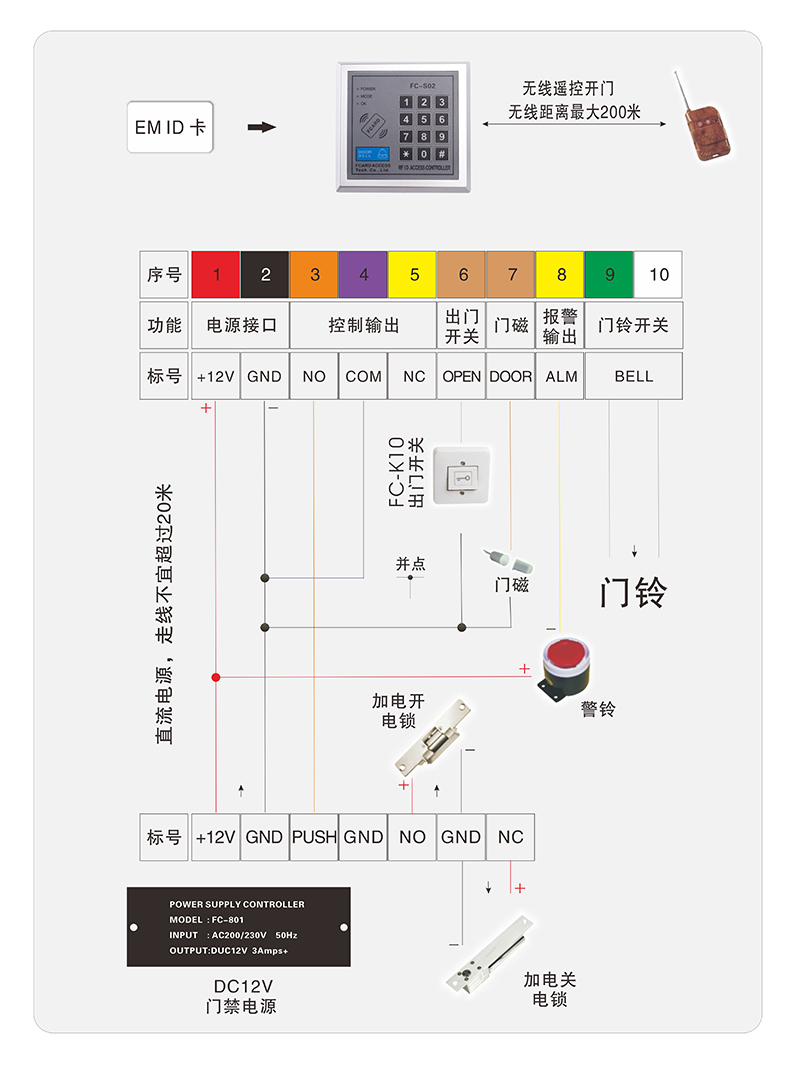

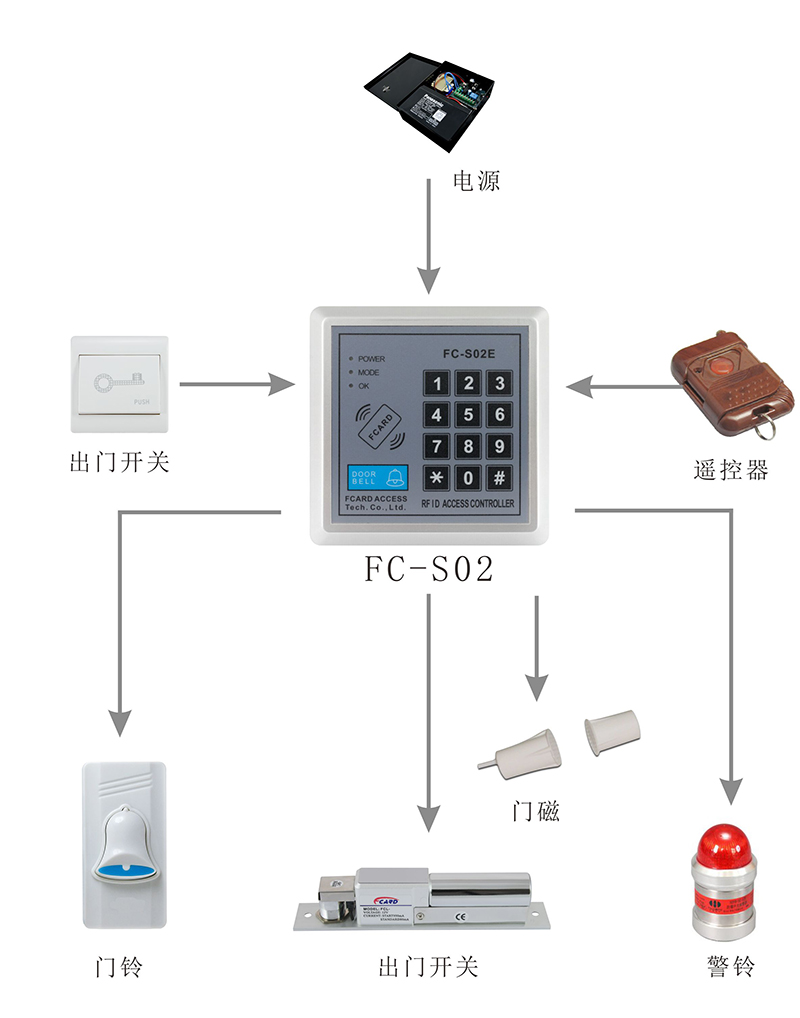

简易型门禁一体机接线图：

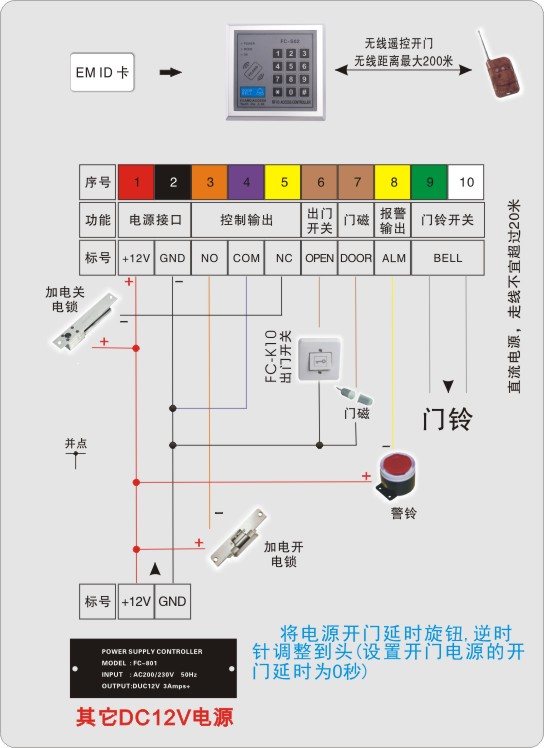

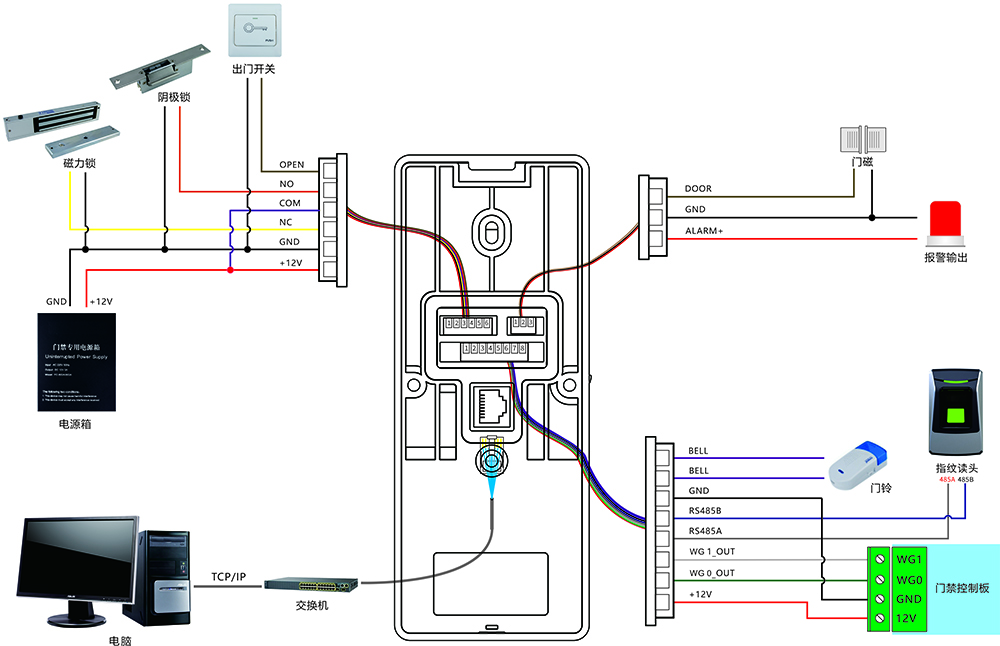

接线端口性能：
1、+12V:工作电源正极，输入范围：DC9-13.8V。
2、GND：工作电源负极，也是信号的公共地。
3、NO：继电器常开点，电流负载能力DC3A/30V。
4、COM：继电器公共点，电流负载能力DC3A/30V。
5、NC：继电器常闭点，电流负载能力DC3A/30V。
6、OPEN：出门按钮开关，低电平开关。
7、DOOR:门状态开关，连接门磁开关，低电平表示门关。
8、ALM：报警输出端口，有报警时为低电平，电流负载100mA。
9、BELL：接门铃开关。

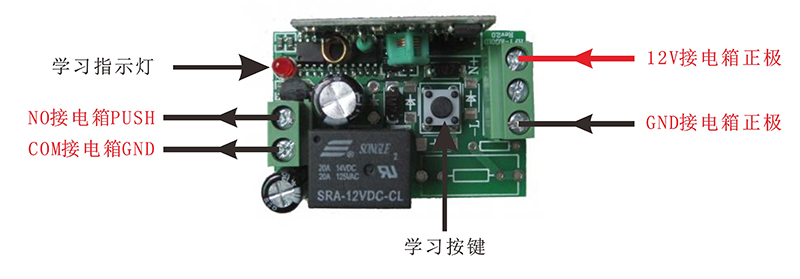

功能介绍：
支持读卡开门、密码开门、卡加密码开门、无线遥控开门、数据备份、数据恢复、多门数据互拷、防探测开门、发自编卡、母卡发卡、全卡开门、全卡开门加自动注册、防破门报警、门开超时提示、外接门铃、外接读卡器、消防报警联动、门常开、自恢复管理密码、多模式发卡、多模式删除卡、门磁报警、脱机运行。
门禁读卡器提供WIEGAND26或者34格式输出，185系列读卡器的棕色线和黑色线并联在一起接GND，读卡器就会转换成WG34输出。
